DCHNG - запрет изменения

Назначение.

Функциональный блок DCHNG применяется для запрета увеличения и/или уменьшения сигнала. Может использоваться для организации технологических защит и блокировок изменения аналогового сигнала.

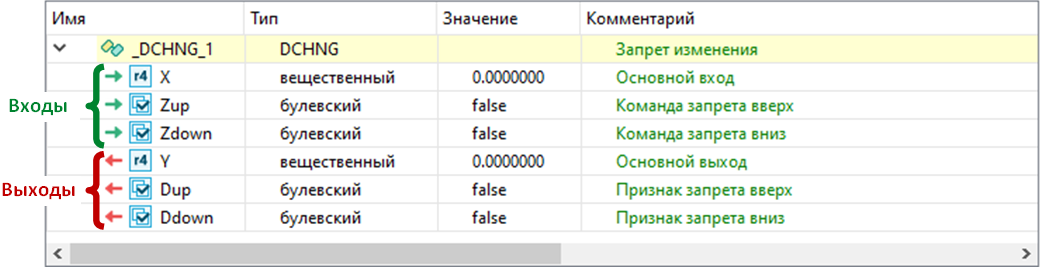

Состав структурной переменной.

Переменная со структурным типом DCHNG будет добавлена в локальный словарь автоматически при добавлении блока в редактор.

Описание алгоритма.

Функциональный блок DCHNG может работать в одном из четырех режимов:

Режим работы без запретов (Zup=FALSE и Zdown=FALSE). Сигнал X без изменения передается на выход Y, а выходы Dup=FALSE и Ddown=FALSE.

Запрет на увеличение (Zup=TRUE). Значение выходного сигнала Y может равняться максимальному значению X в момент запрета Y=Xmax или уменьшаться. Зависимость параметров при запрете на увеличение приведена в таблице:

Zup	Zdown	X	Y	Dup	Ddown
true	false	X >= Y	Y = X_max	true	false
true	false	X < Y	Y = X	Dup=false в течение одного цикла контроллера после уменьшения сигнала X<Y; Dup=true - в остальное время.	false

Запрет на уменьшение (Zdown=TRUE). Значение выходного сигнала Y может равняться минимальному значению X в момент запрета Y=Xmin или увеличиваться. Зависимость параметров при запрете уменьшения приведена в таблице:

Zup	Zdown	X	Y	Dup	Ddown
false	true	X <= Y	Y = Y_min	false	true
false	true	X > Y	Y = X	false	Ddown=false в течение одного цикла контроллера после увеличения сигнала X>Y; Ddown=true в остальное время

Запрет любого изменения (Zup=TRUE и Zdown=TRUE). На выходе Y сохраняется значение сигнала X_z, выводимое на момент запрета, а все последующие изменения сигнала X игнорируются. Зависимость параметров при одновременном запрете приведена в таблице:

Zup	Zdown	X	Y	Dup	Ddown
true	true	X = Y	Y = X_z	true	true
		X > Y	Y = X_z	true	false
		X < Y	Y = X_z	false	true

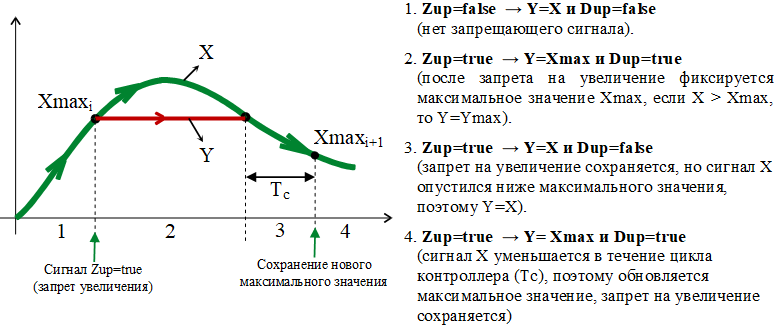

Графическое изображение работы блока при запрете увеличения сигнала. При запрете уменьшения сигнала работа блока осуществляется аналогичным образом, но в противоположном направлении.

Пример синтаксиса на языке ST.

//вызов функционального блока с командой запрета уменьшения сигнала

Block.DCHNG(10.0, false, true);

//чтение выходных параметров, значения Y могут только увеличиваться

Y := Block.Y;

Dup := Block.Dup;

Ddown := Block.Ddown;
