FL_RD - чтение данных из файла в массив

Назначение.

Функциональный блок используется для чтения данных из файла в массив.

Состав структурной переменной.

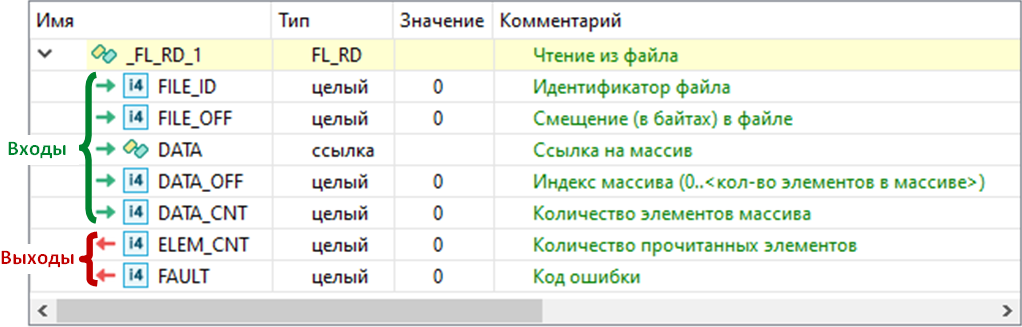

Переменная со структурным типом FL_RD будет добавлена в локальный словарь автоматически при добавлении блока в редактор.

Описание алгоритма.

На вход FILE_ID передается уникальный идентификатор файла, полученный при его открытии с использованием блока FL_OPEN.
Определяется начальная позиция курсора в файле, с которой начнется чтение данных. Количество байт для смещения курсора относительно начала файла задается входным параметром FILE_OFF.
Тип данных массива, в который будут сохраняться данные, определяет количество прочитанных из файла байт для сохранения в одном элементе массива. Например, в массив с типом BYTE для записи одного элемента будет прочитан 1 байт данных, в массив с типом INTEGER - 4 байта данных.
Осуществляется чтение из файла: с установленной позиции курсора считывается минимальный блок данных и записывается в элемент массива DATA[DATA_OFF] → считывается следующий блок и записывается в элемент DATA[DATA_OFF+1] → ... → считывается последний блок и записывается в элемент DATA[DATA_OFF+DATA_CNT-1]. Общее количество блоков для чтения указано во входном параметре DATA_CNT.
На выход ELEM_CNT выводится количество элементов массива, в которые удалось записать данные из файла, а на выход FAULT код ошибки. Список ошибок размещен в конце раздела "FL_OPEN - открытие файла".

Пример чтения данных из файла.

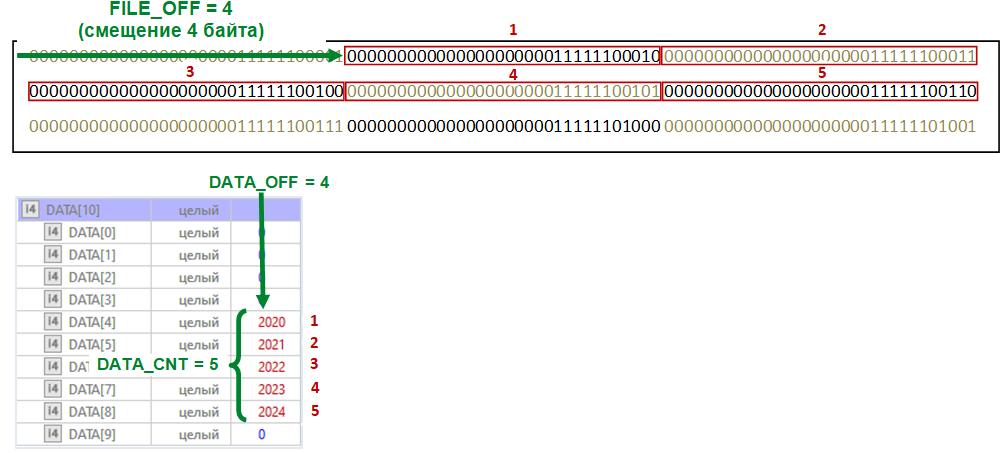

В примере на следующем изображении чтение начинается со смещением в 4 байта от начала файла, а минимальный блок считываемых данных составляет 4 байта, т.к. массив DATA имеет тип данных INTEGER. Всего считывается 5 блоков, которые последовательно записываются в массив, начиная с элемента DATA[4].

Пример, когда данных для чтения в файле не хватило.

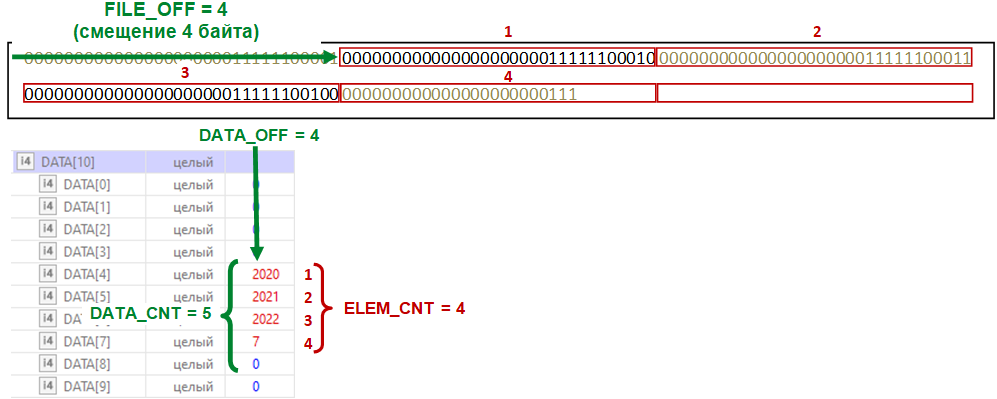

Пример на следующем изображении аналогичен предыдущему, но с меньшим количеством данных в файле. В 4 блоке данные будут прочитаны и записаны в младшие разряды целого числа, поэтому элемент DATA[7]=7. Дальнейшее чтение не осуществляется, данных больше нет, поэтому ELEM_CNT=4.

Пример синтаксиса на языке ST.

//вызов функционального блока FL_RD

Block.FL_RD(FILE_ID, FILE_OFF, DATA, DATA_OFF, DATA_CNT);

//чтение количества записанных элементов и кода ошибки

ELEM_CNT := Block.ELEM_CNT;

FAULT := Block.FAULT;
