FLW_HOLD - отслеживание и запоминание

Назначение.

Функциональный блок FLW_HOLD применяется для отслеживания и запоминания аналогового сигнала.

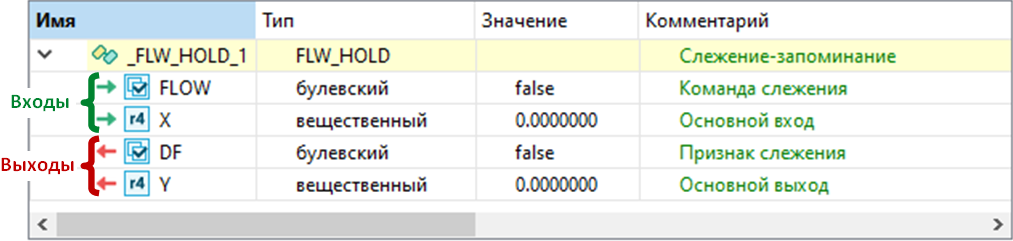

Состав структурной переменной.

Переменная со структурным типом FLW_HOLD будет добавлена в локальный словарь автоматически при добавлении блока в редактор.

Описание алгоритма.

На вход X передается аналоговый сигнал, значения которого необходимо отслеживать и запоминать. Режим работы блока определяется значением дискретного сигнала на входе FLOW:

FLOW=TRUE - входной сигнал X без изменения передается на выход Y (Y=X).
FLOW=FALSE - входной сигнал X блокируется, на выходе Y сохраняется последнее выведенное значение. До первого запуска блока Y=0.

На выход DF передается входной управляющий сигнал FLOW (DF=FLOW).

Пример синтаксиса на языке ST.

//вызов функционального блока

Block.FLW_HOLD(true, 10.0);

//чтение выходных параметров

Y := Block.Y;

DF := Block.DF;
