GOST_30319_2_2015 - расчет свойств газа

Назначение.

Функциональный блок используется для расчета свойств природного газа на основе данных о плотности при стандартных условиях и содержании азота и диоксида углерода (ГОСТ 30319.2-2015).

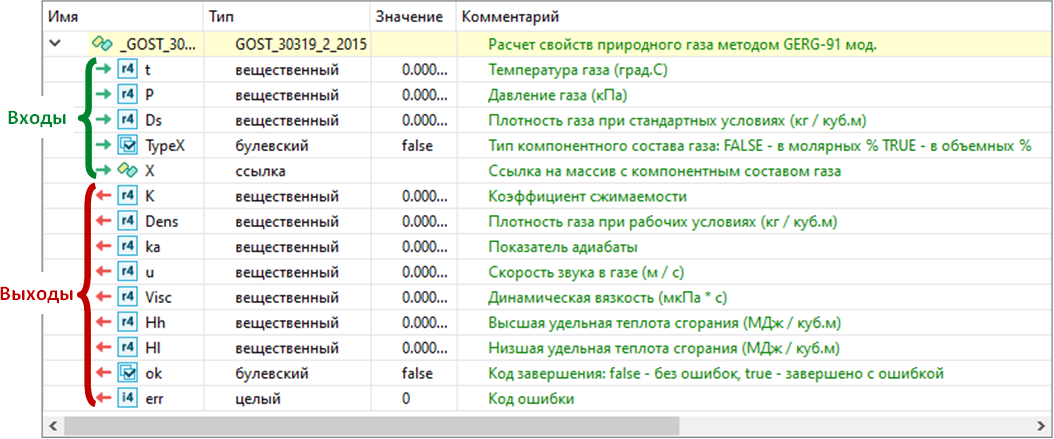

Состав структурной переменной.

Переменная со структурным типом GOST_30319_2_2015 будет добавлена в локальный словарь автоматически при добавлении блока в редактор.

	Допустимый диапазон значений входных параметров P и T: 0.1 <= P <= 7.5 МПа; 250 <= T <= 350 K.

Соответствие элементов массива вещественных чисел X отдельным компонентам газа.

Элемент массива	Компонент	Элемент массива	Компонент	Элемент массива	Компонент
X[0]	Метан	X[10]	Ацетилен	X[20]	Метилмеркаптан
X[1]	Этан	X[11]	Этилен	X[21]	Диоксид серы
X[2]	Пропан	X[12]	Пропилен	X[22]	Гелий
X[3]	н-Бутан	X[13]	Бензол	X[23]	Неон
X[4]	и-Бутан	X[14]	Толуол	X[24]	Аргон
X[5]	н-Пентан	X[15]	Водород	X[25]	Монооксид углерода
X[6]	и-Пентан	X[16]	Водяной пар	X[26]	Азот
X[7]	н-Гексан	X[17]	Аммиак	X[27]	Воздух
X[8]	н-Гептан	X[18]	Метанол	X[28]	Кислород
X[9]	н-Октан	X[19]	Сероводород	X[29]	Диоксид углерода

Коды ошибок на выходе err с кратким описанием.

Код	Краткое описание
0	Ошибок нет
1	Ошибка обмена с задачей связи
2	Недопустимый тип массива
3	Недопустимый размер массива
4	Недопустимая ссылка на массив
-1	Недопустимое значение температуры (норма: -23.15 ... +76.85 ^оС)
-2	Недопустимое значение давления (норма: от 100 до 7500 кПа)
-4	Недопустимое значение плотности (норма при стандартных условиях: от 0,66 до 1,05 кг/м³)
-8	Недопустимое значение доли азота (молярная доля от 0 до 20%);
-16	Недопустимое значение доли углекислого газа (молярная доля от 0 до 20%)
-32	Недопустимое значение доли метана (молярная доля от 70 до 100%)
-64	Недопустимое значение доли этана (молярная доля от 0 до 20%)
-128	Недопустимое значение доли пропана (молярная доля от 0 до 3,5%)
-256	Недопустимое значение доли бутанов в сумме (молярная доля от 0 до 1,5%)
-1024	Недопустимое значение доли остальных компонентов (норма от 0 до 0,25%)
-2048	Недопустимое значение доли Водорода или Гелия (норма от 0 до 0,05%)
-4096	Недопустимое значение доли пентанов в сумме (молярная доля от 0 до 0,5%)
-8192	Недопустимое значение доли гексана (молярная доля от 0 до 0,1%)

Пример синтаксиса на языке ST.

//вызов функционального блока

Block.GOST_30319_2_2015(t, P, Ds, TypeX, X);

//чтение выходных параметров

K := Block.K;

Dens := Block.Dens;

ka := Block.ka;

u:= Block.u;

Visc := Block.Visc;

Hh := Block.Hh;

Hl := Block.Hl;

ok := Block.ok;

err := Block.err;
