HART_48 - чтение дополнительного статуса

Назначение.

Функциональный блок HART_48 применяется для получения дополнительного статуса HART-устройства.

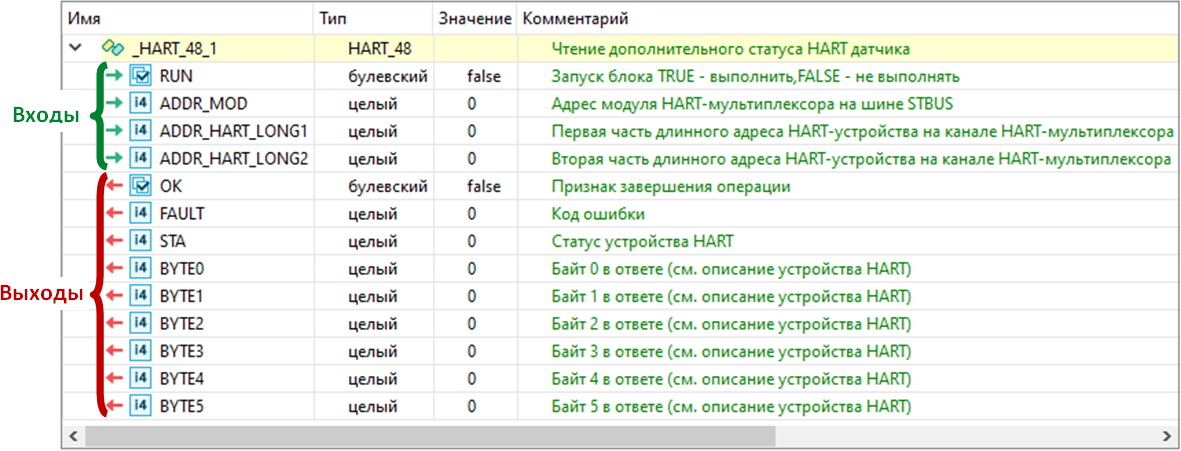

Состав структурной переменной.

Переменная со структурным типом HART_48 будет добавлена в локальный словарь автоматически при добавлении блока в редактор.

Описание алгоритма.

После передачи входных параметров и запуска блока (RUN=TRUE) на HART-устройство будет направлен запрос на получение дополнительного статуса. До получения ответа выход OK=FALSE, после получения OK=TRUE.

В ответ на запрос поступит:

стандартная статусная информация, которая передается в каждом ответном сообщении от HART-устройства и присваивается выходному параметру STA;
шесть байт дополнительной статусной информации, являющейся специфической для каждого конкретного HART-устройства, которая передается в выходные параметры BYTE0..BYTE5. Для получения информации о содержании шести байт дополнительного статуса обратитесь к документации на конкретное HART-устройство.

Выходные параметры сохраняют последние выведенные значения до следующего их изменения и могут быть сброшены на значения по умолчанию командой RUN=FALSE.

	Две части длинного адреса HART-устройства могут быть получены в результате вызова функционального блока HART_ADDR при наличии идентификационных данных HART-устройства.

Пример синтаксиса на языке ST.

//вызов функционального блока

Block.HART_48(RUN, CHN, ADDR_HI);

//чтение выходных параметров

OK := Block.OK;

FAULT := Block.FAULT;

STA := Block.STA;

BYTE0 := Block.BYTE0;
