IF_97_2012 - расчет термодинамических свойств

Назначение.

Функциональный блок используется для расчета термодинамических свойств воды и пара по методу IAPWS-IF97 (2012) (ГСССД 187-99).

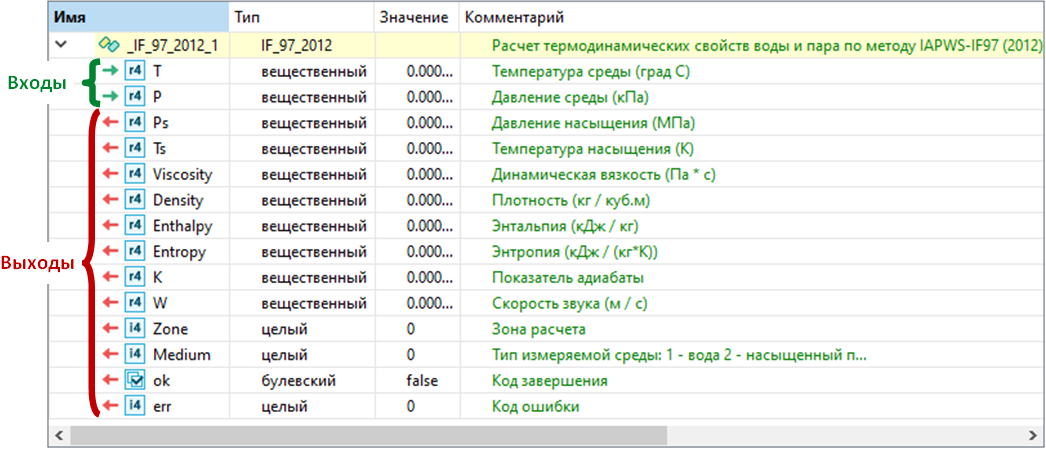

Состав структурной переменной.

Переменная со структурным типом IF_97_2012 будет добавлена в локальный словарь автоматически при добавлении блока в редактор.

	Допустимые диапазоны значений входных параметров T и P: 0 <= T <= 800 C при P <= 100000 КПа; 800 <= T <= 2000 C при P <= 50000 КПа.

Входной параметр Medium определяет тип измеряемой среды.

Коды завершения операции на выходе ok:

Коды ошибок на выходе err:

Код ошибки	Краткое описание
0	Ошибок нет
1	Ошибка обмена с задачей связи
2	Недопустимое значение давления
3	Недопустимое значение температуры
4	Ошибка вычислений

Пример синтаксиса на языке ST.

//вызов функционального блока

Block.IF_97_2012(T1, P);

//чтение выходных параметров

Ps := Block.Ps;

Ts := Block.Ts;

Viscosity := Block.Viscosity;

Density := Block.Density;

Enthalpy := Block.Enthalpy;

Entropy := Block.Entropy;

K := Block.K;

W := Block.W;

Zone := Block.Zone;

Medium := Block.Medium;

ok := Block.ok;

err := Block.err;
