INT_TO_BIT - побитовая распаковка целого значения

Назначение.

Функциональный блок INT_TO_BIT применяется для вывода битовой маски целочисленного 32-битного значения.

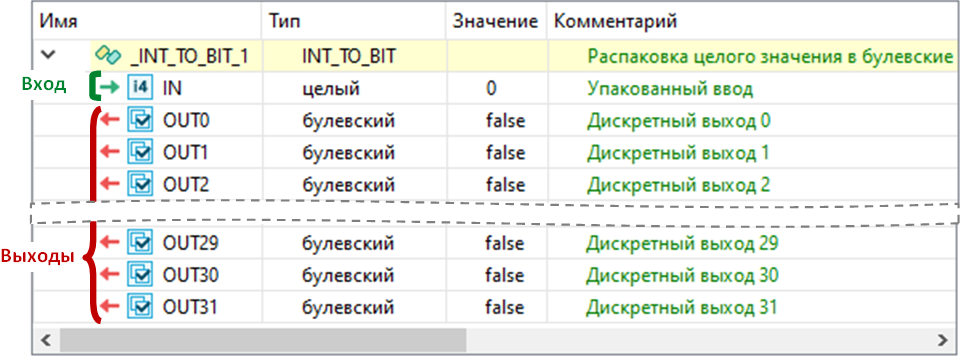

Состав структурной переменной.

Переменная со структурным типом INT_TO_BIT будет добавлена в локальный словарь автоматически при добавлении блока в редактор.

Описание алгоритма.

На вход блока IN передается 32-битное целое число, а значения каждого из 32 битов (битовая маска) передаются на соответствующие выходы OUT0 .. OUT31.

Пример синтаксиса на языке ST.

//вызов функционального блока для целого числа 11

Block.INT_TO_BIT(11);

//битовая маска числа 11 = 00000000 00000000 00000000 00001011

OUT0 := Block.OUT0; //OUT0=true

OUT1 := Block.OUT1; //OUT1=true

OUT2 := Block.OUT2; //OUT2=false

OUT3 := Block.OUT2; //OUT3=true

//. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

OUT31 := Block.OUT31; //OUT31=false
