LIMITR - ограничение диапазона сигнала

Назначение.

Функциональный блок LIMITR применяется для удержания вещественных значений входного сигнала в ограниченном диапазоне.

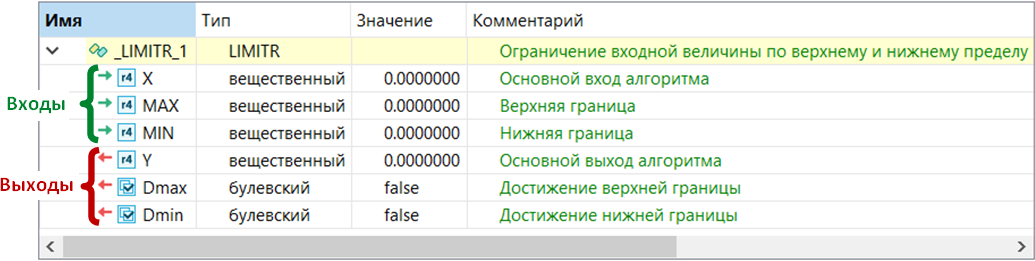

Состав структурной переменной.

Переменная со структурным типом LIMITR будет добавлена в локальный словарь автоматически при добавлении блока в редактор.

Описание алгоритма.

Минимальная и максимальная границы допустимого диапазона задаются на входах MIN и MAX соответственно. Если вещественное значение входного сигнала X находится в границах заданного диапазона (MIN < X < MAX), или MAX <= MIN, то сигнал X без изменения передается на выход Y.

При достижении значением X нижней или верхней границы диапазона, а также при выходе за указанные границы, выходной сигнал Y равен минимальному или максимальному значению соответственно.

На двух дискретных выходах Dmax и Dmin фиксируется достижение сигналом верхней и нижней границы диапазона.

Зависимость входных и выходных значений описана в таблице:

Входы	Выход Y	Выход Dmax	Выход Dmin
MIN < Х < MAX или MAX <= MIN	Х	FALSE	FALSE
Х >= MAX	MAX	TRUE	FALSE
Х <= MIN	MIN	FALSE	TRUE

Пример синтаксиса на языке ST.

//вызов блока, когда число находится в границах заданного диапазона

Block.LIMITR(20.0, 30.0, 10.0);

Y := Block.Y; //Y=20.0

Dmax := Block.Dmax; //Dmax=false

Dmin := Block.Dmin; //Dmin=false

//вызов блока, когда число равно нижней границе диапазона

Block.LIMITR(10, 30, 10);

Y := Block.Y; //Y=10.0

Dmax := Block.Dmax; //Dmax=false

Dmin := Block.Dmin; //Dmin=true

//вызов блока, когда число находится за верхней границей диапазона

Block.LIMITR(100, 30, 10);

Y := Block.Y; //Y=30.0

Dmax := Block.Dmax; //Dmax=true

Dmin := Block.Dmin; //Dmin=false
