MAJOR - мажорирование двух из трех

Назначение.

Функциональный блок MAJOR определяет совпадающие входные дискретные сигналы (совпадение минимум двух из трех) и передает их значение на выход. Может использоваться для повышения достоверности поступающих дискретных сигналов, например, от модулей дискретного ввода контроллера.

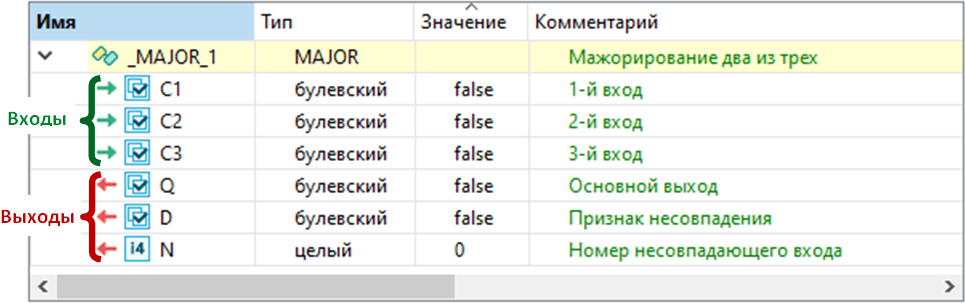

Состав структурной переменной.

Переменная со структурным типом MAJOR будет добавлена в локальный словарь автоматически при добавлении блока MAJOR в редактор.

Описание алгоритма.

Функциональный блок сравнивает входные дискретные сигналы C1, C2, C3 и, при совпадении минимум двух их них, выводит совпадающее значение на выход Q.

Выход D=FALSE, если совпадают все три входных дискретных значения. Если одно входное значение не совпадает в двумя другими, выход D=TRUE.

На выход N передается номер несовпадающего входного сигнала. При совпадении всех входных сигналов, выход N = 0.

Зависимость состояний выходных сигналов от входных:

Зависимость выходного сигнала Q от входных сигналов	D - признак несовпадения	N - номер несовпадающего входа
Q = C1 = C2 = C3	FALSE	0
Если (С1 = С2) != С3, то Q = С1 = С2	TRUE	3
Если (С1 = С3) != С2, то Q = С1 = С3	TRUE	2
Если (C2 = C3) != С1, то Q = C2 = C3	TRUE	1

Пример синтаксиса на языке ST.

//вызов функционального блока

Block.MAJOR(C1, C2, C3);

//чтение совпадающего значения у входных параметров

Q := Block.Q;

//чтение признака несовпадения

D1 := Block.D;

//чтение номера несовпадающего входного значения

N := Block.N;
