MAX2_R - максимум из двух вещественных
Назначение.
Функциональный блок MAX2_R применяется для сравнения и вывода максимального из двух переданных сигналов (вещественных чисел).

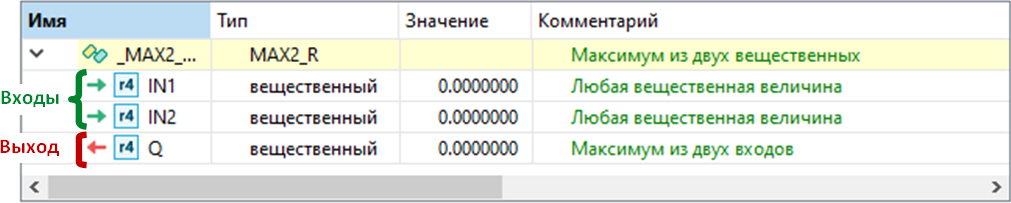

Состав структурной переменной.
Переменная со структурным типом MAX2_R будет добавлена в локальный словарь автоматически при добавлении блока в редактор.
Описание алгоритма.
На входы IN1 и IN2 передаются два вещественных числа, а на выход Q выводится максимальное из них:
-
IN1 > IN2 → Q = IN1;
-
IN2 > IN1 → Q = IN2;
-
IN1 = IN2 → Q = IN1 = IN2.
Пример синтаксиса на языке ST.
//вызов функционального блока
Block.MAX2_R(2.578, 2.515);
//возвращается максимальное из двух вещественных чисел, Q = 2.578
Q := Block.Q;
|
