ROR - цикличный побитовый сдвиг вправо

Бинарный оператор ROR циклично сдвигает вправо биты по алгоритму:

В первом операнде in1 задается исходное значение для сдвига бит, а во втором операнде in2 - количество сдвигаемых бит в диапазоне [1 .. 31]. Если in2<0 или in2>31, сдвиг не осуществляется, возвращается значение in1.
При in2=1 осуществляется сдвиг всех битов на одну позицию вправо, а значение младшего бита записывается в старший бит.
Предыдущая операция повторяется в количество in2 раз.

Оба операнда и возвращаемое значение должны иметь целочисленный 32-битный тип данных INTEGER. В качестве операнда могут передаваться константы, переменные или выражения с результатом в виде целого числа. При сдвиге битов знак числа может изменяться.

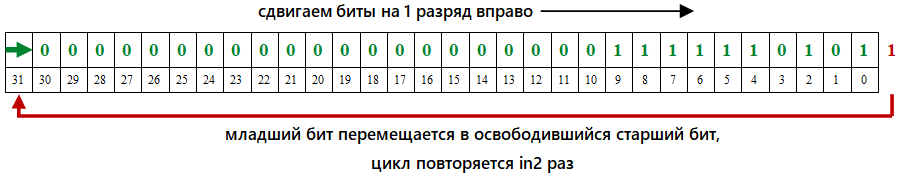

Пример работы оператора продемонстрирован на следующем изображении:

Синтаксис на языке ST.

Синтаксис

out := ROR(in1, in2)

Примеры

in1 := 2027;

in2 := 31;

out1 := ROR(in1, in2); //out1 = 4054

out2 := ROR(1000*2+27, 1); //out2 = -2147482635

Синтаксис на языках FBD/LD.

Изображение блока

Примеры
