Соединительные линии
Элементы LD диаграммы соединяются с силовыми шинами, а также друг с другом с использованием соединительных линий. Каждая соединительная линия находится в состоянии логического нуля (FALSE) или логической единицы (TRUE). Линии, соединенные с левой шиной питания, всегда находятся в состоянии TRUE.
Соединительные линии можно сравнить с проводами: электрический ток протекает от левой шины питания к правой по соединительным линиям. Соединенные с левой шиной питания линии всегда имеют булевское значение TRUE, так как по ним всегда протекает ток. А дальнейшее течение тока зависит от состояния элементов LD-диаграммы, которые могут пропускать через себя ток без изменения или передавать на выход инвертированное значение входа. Условия для пропуска или изменения входного сигнала индивидуальны для каждого элемента LD-диаграммы.

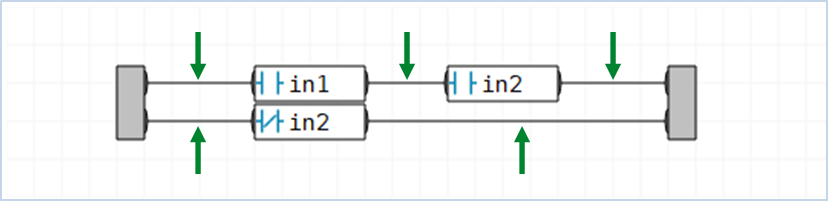

На следующем изображении линии связи обозначены стрелочками.

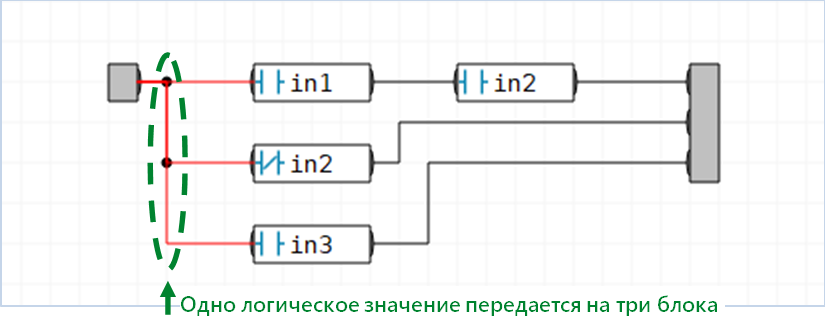

Разветвление соединительных линий допускается только для выходных сигналов, когда необходимо одно выходное булевское значение передать на входы нескольких блоков. Например:
