system(21, <аргумент>)

Вызов функции system(21, <аргумент>) возвращает статистику обмена по шинам ST-BUS. В зависимости от значения <аргумента> позволяет получать количество отправленных/принятых пакетов для определенной шины ST-BUS или для определенного модуля ввода-вывода.



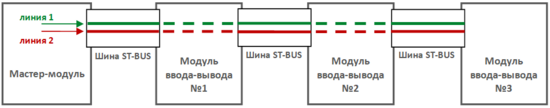

Для справки! К мастер-модулю, в зависимости от его аппаратной конфигурации, могут подключать несколько шин ST-BUS, каждая шина может состоять из одной или двух линий (резервированные, на случай, если одна выйдет из строя). К одной шине ST-BUS могут последовательно подключаться несколько модулей ввода-вывода.

В качестве аргумента передается целое число, в битовой маске которого закодированы параметры запроса по правилам:

3 байт	2 байт	1 байт	0 байт
Номер линии BUSXXX	Номер модуля	Номер шины ST-BUS (1.. N)	Код запроса

Код запроса.

Обязательная часть аргумента (0 байт), может принимать значения:

Код запроса	Результат вызова функции
0	Сброс всех счетчиков
1	Количество отправленных пакетов по линии 1
2	Количество отправленных пакетов по линии 2
3	Количество успешно принятых ответных пакетов по линии 1
4	Количество успешно принятых ответных пакетов по линии 2
5	Количество ошибок по линии 1
6	Количество ошибок по линии 2

Совместно с кодом запроса обязательно должен быть заполнен один из трех старших байтов, они являются взаимоисключающими с наивысшим приоритетом старшего байта.

Номер шины ST-BUS.

В 1 байте аргумента указывается номер шины ST-BUS:

Модель мастер-модуля	Номер шины	Описание
М501Е	1	Порт ST-BUS
М501Е	2	Юнит USTB
М1201Е	1	Порт ST-BUS1
М1201Е	2	Порт ST-BUS2
Прочие модели	1	Порт ST-BUS

В результате возвращается количество отправленных/принятых пакетов для всех модулей ввода-вывода, подключенных к указанной шине.

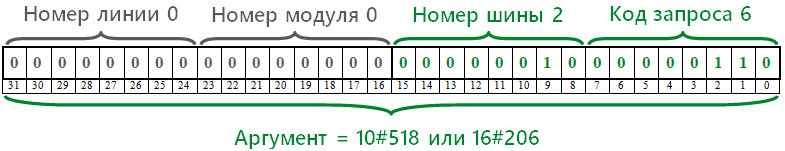

Пример формирования аргумента при необходимости на мастер-модуле M1201E получить количество ошибок по линии 2 (код запроса 6) шины ST-BUS 2:

Примеры вызовов:

//на мастер-модуле М501Е сброс всех счетчиков для шины ST-BUS

Ret_Val:=SYSTEM(21, 16#100);

//на мастер-модуле М501Е сброс всех счетчиков для юнита USTB

Ret_Val:=SYSTEM(21, 16#200);

//на мастер-модуле М1201Е кол-во ошибок по линии 2 шины ST-BUS2

Ret_Val:=SYSTEM(21, 16#206);

Номер модуля.

Во 2 байте аргумента указывается номер модуля ввода-вывода, а в результате возвращается количество отправленных/принятых пакетов для указанного модуля ввода-вывода. Если 2 байт принимает ненулевое значение, номер шины в 1 байте игнорируется.

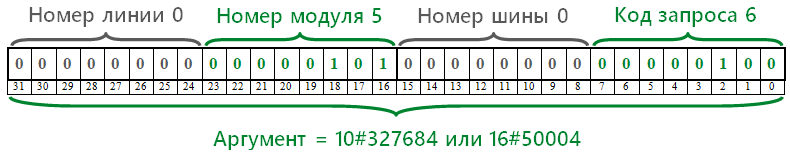

Пример формирования аргумента при необходимости получения количества успешно принятых пакетов от модуля ввода-вывода №5 по линии 2 (код запроса 6):

Примеры вызовов:

// кол-во успешно принятых ответных пакетов от модуля 5 по линии 1

Ret_Val:=SYSTEM(21, 16#50003);

// кол-во успешно принятых ответных пакетов от модуля 5 по линии 2

Ret_Val:=SYSTEM(21, 16#50004);

Номер линии.

В 3 байте указывается номер линии BUSXXX, а в результате возвращается количество отправленных/принятых пакетов для указанной линии на конкретном модуле ввода-вывода. При этом значения 1 и 2 битов игнорируются.

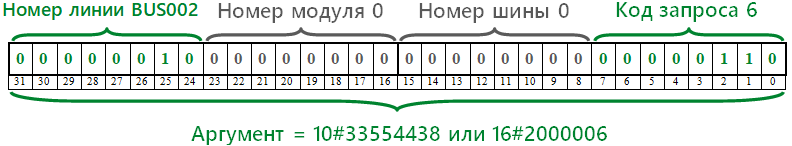

Пример формирования аргумента при необходимости получения количества ошибок по линии 2 (код запроса 6) линии BUS002:

Примеры вызовов:

Ret_Val:=SYSTEM(21, 16#1000000); //сброс всех счетчиков для шины BUS001

Ret_Val:=SYSTEM(21, 16#2000000); //сброс всех счетчиков для шины BUS002

Ret_Val:=SYSTEM(21, 16#1000006); //кол-во ошибок по линии 2 линии BUS001

Ret_Val:=SYSTEM(21, 16#2000006); //кол-во ошибок по линии 2 линии BUS002

	Возможность указать номер линии BUSXXX оставлена для совместимости с ранее реализованными проектами. В настоящее время рекомендуется в 1 байте указывать номер шины ST-BUS, а в 0 байте - код запроса для требуемой линии.
