system(32, <аргумент>)
Вызов функции system(32, <аргумент>) устанавливает один дискретный выход на мастер-модуле в состояние TRUE.
Формат аргумента:
|
31 бит
|
30
|
…
|
17
|
16
|
15
|
14
|
…
|
1
|
0 бит
|
|
номер юнита (1..4)
|
номер выхода (1..4)
| ||||||||

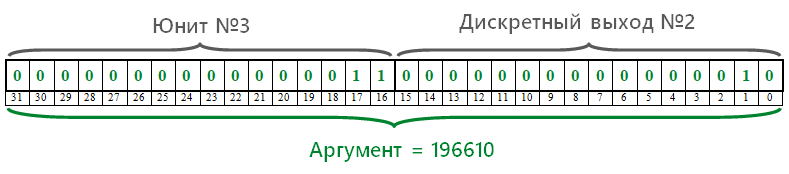

Например, для изменения в состояние TRUE дискретного выхода №2, расположенного на юните №3, в качестве аргумента передается число 196610, процесс преобразования из битовой маски в число продемонстрирован на следующем изображении.
Для мастер-модуля M501E указываются номер юнита 0 и номер входа 1.
Для мастер-модуля M1201E указываются номер юнита 0 и номер канала 1..2.
