7.3.2.2 Карта адресов Modbus
Модули ввода-вывода представлены в среде разработки Unimod PRO 2 в виде глобальных переменных со структурным типом данных, соответствующим модели и версии прошивки выбранного модуля. Поэтому переменным модульных структур также могут быть заданы modbus-адреса.

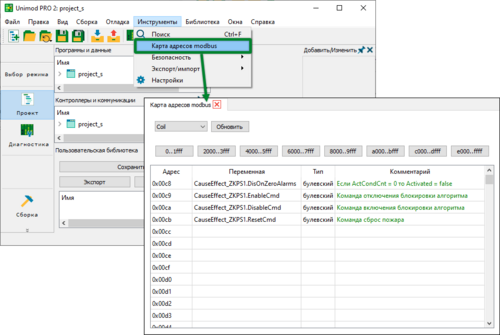

Чтобы открыть вкладку с картой адресов Modbus и расположенными на ней переменными, выберите в главном меню пункт «Инструменты —> Карта адресов modbus»:
На этой вкладке отображаются четыре типа адресов: «Discrete input», «Coil», «Input register» и «Holding register». Каждый из этих типов включает в себя 65536 адресов для переменных. Чтобы выбрать тип адреса для отображения на вкладке, воспользуйтесь выпадающим списком:

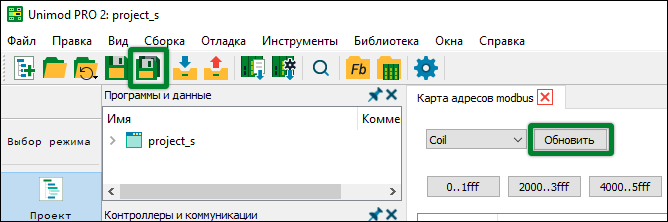

Если адреса переменных были изменены, вы можете обновить уже открытую карту адресов, нажав кнопку «Обновить» или сохранив проект (кнопка «Сохранить проект»):

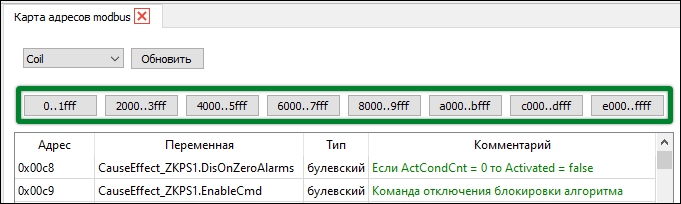

Ниже выпадающего списка находится ряд кнопок, которые помогают перемещаться по странице. Каждая кнопка отвечает за прокрутку 8192 элементов:

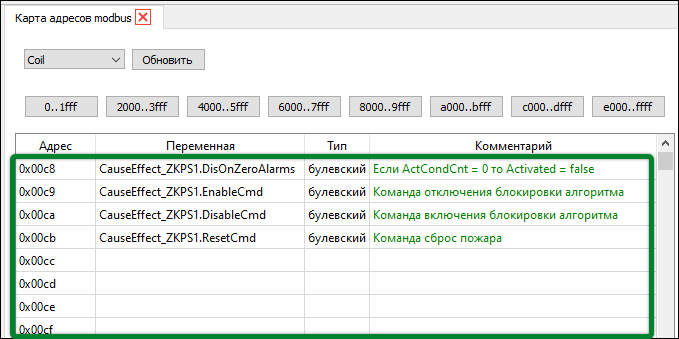

В этой таблице содержится список из 65536 ячеек, каждая из которых отведена под переменную. Если ячейка уже используется, она будет содержать информацию об имени, типе и комментарии к переменной, находящейся в ней. По умолчанию таблица адресов сразу же прокручивается к первой переменной:

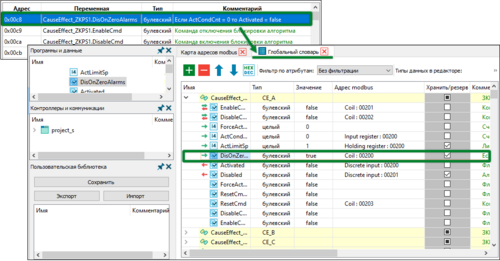

Двойным щелчком левой кнопки мыши можете перейти к соответствующей переменной в словаре:
