7.3.2.5 Настройка Modbus через дерево конфигурации

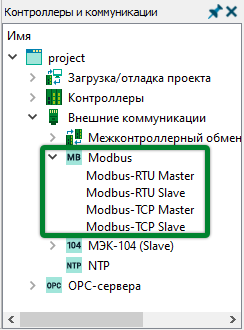

Создание и настройка параметров задач связи по протоколу Modbus осуществляется в разделе «Внешние коммуникации → Modbus» дерева конфигурации. Для каждого варианта протокола Modbus (RTU или TCP), а также режима работы устройства в процессе обмена (Master или Slave) предусмотрены соответствующие подразделы. Все созданные в дереве конфигурации задачи связи Modbus выполняются асинхронно.

Процесс создания задачи Modbus-связи в дереве конфигурации:

Выбрать требуемый протокол передачи данных и режим работы устройства.
Создать в соответствующем разделе дерева конфигурации задачу связи.
Настроить общие и специфические параметры задач, отвечающие за организацию связи по выбранному протоколу и режиму работы.
Настроить параметры Modbus-запросов: требуемое действие (функция чтения или записи), порядок обмена данными, массив с данными для обмена и структура для мониторинга процесса связи.
Осуществить вышеуказанный алгоритм для взаимодействующего устройства, при этом выбранные протоколы и настройки параметров Modbus-запросов должны совпадать, а режимы работы быть противоположными.
