7.3.1.2 Настройка параметров МКО

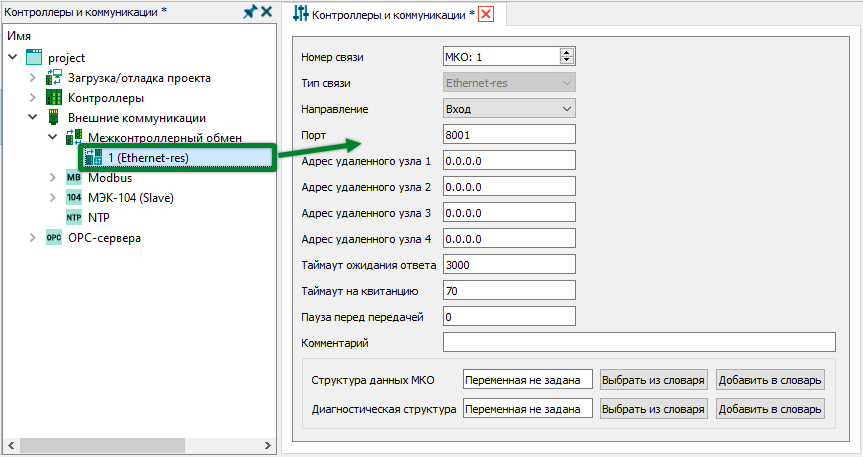

Форма настройки параметров закреплена за каждой задачей связи межконтроллерного обмена и открывается при выборе задачи в дереве конфигурации.

Для настройки доступны параметры:

Номер связи – целое число от 1 до 99, используется для нумерации задач связи в дереве конфигурации. Номер связи должен быть уникальным в пределах задач межконтроллерного обмена.
Тип связи – для связи с удаленным контроллером используется только интерфейс Ethernet-res (канал межмастерного обмена через сеть Ethernet с возможностью задать до 4-х удаленных устройств).
Направление передачи данных – определяет направление потока данных: вход – для приема данных с удаленного контроллера, выход - для передачи.
Порт – номер порта TCP/IP, через который будет осуществляться обмен данными, должен быть уникальным в пределах задач связи. При этом номера портов в задачах связи передающего и принимающего контроллера должны совпадать.
Адрес удаленного узла 1..4 – IP-адреса удаленных устройств в формате IРv4, доступны только при выходном направлении передачи данных, при наличии резервирования могут указываться адреса удаленных резервных контроллеров.
Таймаут ожидания ответа – период времени в миллисекундах, в течение которого осуществляются попытки передачи одного пакета данных. Если за указанный период не удалось отправить один пакет, в системные события выводится ошибка обмена данными, таймер перезапускается, а попытки отправки пакета продолжаются.
Таймаут на квитанцию – период времени в миллисекундах между отправлением одного пакета данных и получением от удаленного устройства подтверждения о его приеме. Если за указанный период ответ не поступил, пакет отправляется повторно, а таймер перезапускается. Попытки передать пакет продолжаются до истечения таймаута ожидания ответа.
Пауза перед передачей – период времени в миллисекундах между получением подтверждения от удаленного устройства о приеме пакета данных и отправкой нового.
Комментарий – поле ввода краткого описания и назначения задачи связи.
Структура данных межконтроллерного обмена – переменная составного типа данных (структура или массив), значениями которой будут обмениваться контроллеры. Подробнее в разделе «7.3.1.3 Данные для межконтроллерного обмена».
Диагностическая структура – переменная с типом данных «MKO_DIAG», в которую исполнительная система Unimod PRO 2 будет записывать статистику и ошибки текущей задачи связи. Подробнее в разделе «7.3.1.4 Использование диагностической структуры».
