7.4.4 Обмен данными через OPC-сервер

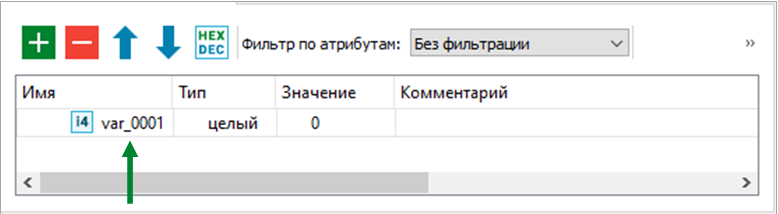

В качестве примера рассмотрим ситуацию, когда в технологическом приложении добавлена целочисленная глобальная переменная.

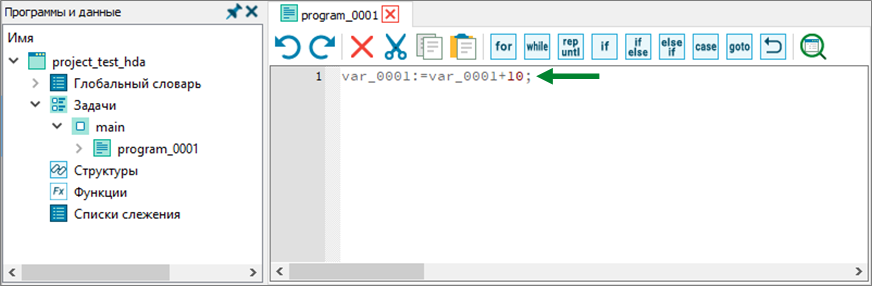

Для динамического увеличения значения переменной добавим в технологическое приложение программу с одним выражением.

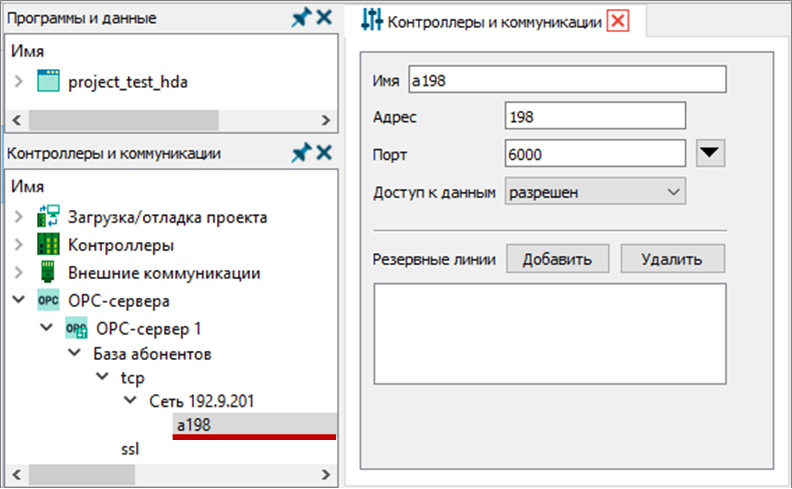

Затем соберем и загрузим в контроллер по IP-адресу 192.9.201.198 созданное технологическое приложение, а в OPC-сервер загрузим конфигурацию, состоящую из абонента (мастер-модуля) с IP-адресом 192.9.201.198.

Для подключения к OPC-серверу может использоваться любой OPC-клиент. В нашем примере настроим обмен данными через приложение «OPC EXPLORER»:

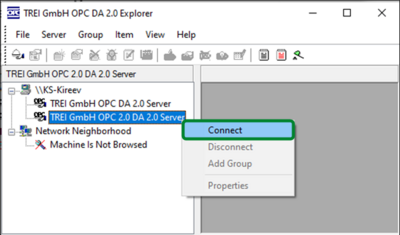

Подключимся к OPC-серверу «TREI GmbH OPC 2.0 DA Server».

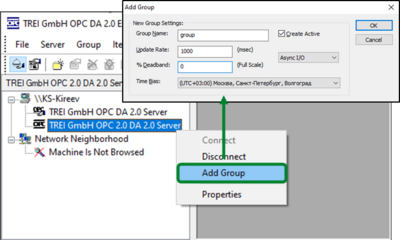

Добавим группу тегов.

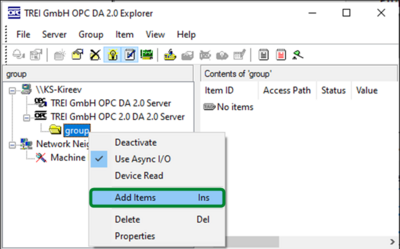

Откроем форму для добавления тегов в группу.

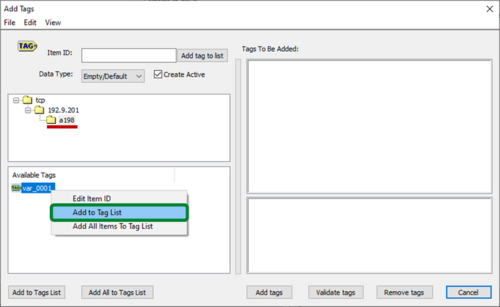

На форме выберем абонента с адресом 192.9.201.198 и добавим одну переменную (тег) в группу.

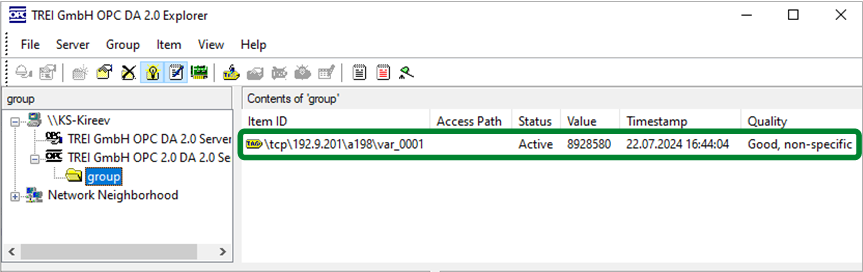

Текущие значения добавленной переменной будут отображаться в группе тегов OPC-клиента.

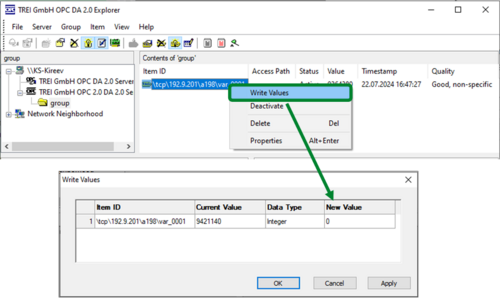

Для изменения текущего значения переменной на мастер-модуле из OPC-клиента, необходимо из контекстного меню переменной выбрать пункт «Write Values» и в открывшемся окне ввести новое значение.
