7.4.3.4 Редактирование базы абонентов

Раздел «База абонентов» может быть добавлен в дерево конфигурации только при успешном чтении конфигурации OPC-сервера. Абонентами являются мастер-модули, выступающие конечным источником данных.

В дереве конфигурации абоненты группируются в сети, а сети группируются по используемому протоколу передачи данных.

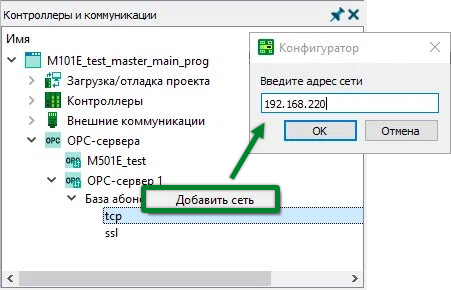

Добавление сети. В дереве конфигурации для требуемого протокола передачи данных из контекстного меню выберите пункт «Добавить сеть» → в открывшемся окне введите первые 3 цифры IP-адреса подсети → нажмите кнопку «ОK».

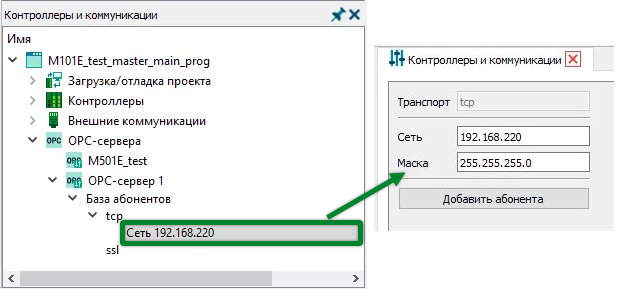

Настройка параметров сети. После выделения подсети в дереве конфигурации откроется форма для редактирования заданного IP-адреса (первые 3 цифры) и маски подсети.

Для быстрого добавления абонента в выбранную сеть нажмите кнопку «Добавить абонента».

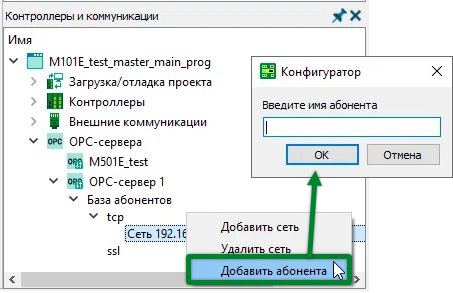

Добавление абонента в сеть. В дереве конфигурации из контекстного меню сети выберите пункт «Добавить абонента» → в открывшемся окне введите имя абонента (не более 128 символов) → нажмите кнопку «ОK».

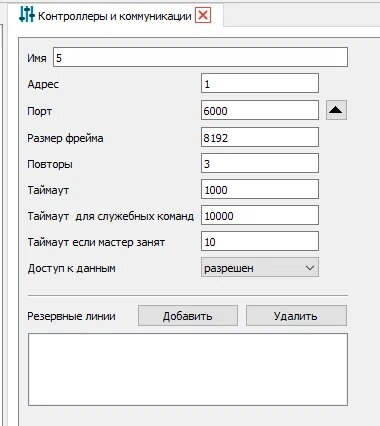

Настройка параметров абонента. После выделения абонента в дереве конфигурации откроется форма для редактирования его параметров.

Параметры абонентов:

Имя абонента – отображается в дереве конфигурации приложения и в OPC-сервере, не должно превышать 128 символов.
Адрес – целое число в диапазоне от 1 до 255, задает последнюю цифру в сетевом адресе мастер-модуля, например: 192.168.200 (адрес сети) + 1 (адрес абонента) = 192.168.200.1 (адрес мастер-модуля в сети).
Порт – номер порта мастер-модуля, на который будут поступать запросы от OPC-сервера.
Размер фрейма – минимальный размер передаваемого по сети пакета данных.
Повторы – количество попыток получения ответа от мастер-модуля. Одна попытка считается израсходованной, если в течение таймаута ответ на запрос не поступил. При превышении указанного числа на сервере будет выведена ошибка обмена. После чего снова будет отправлен запрос, но отсчет повторов начнется с нуля.
Таймаут – период времени в миллисекундах между отправкой запроса и поступлением ответа. Если за указанное время ответ от мастер-модуля не поступил, одна попытка (повтор) подключения считается истраченной, а отсчет времени перезапускается.
Таймаут для служебных команд – период времени в миллисекундах между отправкой служебной команды, на выполнение которой требуется длительный промежуток времени, и поступлением подтверждения о ее выполнении.
Таймаут, если мастер занят – если после получения запроса мастер-модулю требуется время для формирования ответа, например, нужно опросить модули ввода-вывода, то он уведомляет OPC-сервер о своей занятости подготовкой ответа. После чего OPC-сервер с периодичностью, указанной в миллисекундах в данном параметре, будет направлять на мастер-модуль напоминания о необходимости предоставить запрошенные данные. Напоминания повторяются до возвращения от мастер-модуля ответа.
Доступ к данным – при разрешенном доступе данные будут доступны для чтения и записи из внешних SCADA-систем, при запрещенном – недоступны.
Резервные линии – указываются резервные абоненты (мастер-модули), с которыми будет взаимодействовать OPC-сервер при отсутствии связи с основным мастер-модулем. В резервную линию могут быть добавлены только абоненты с запрещенным доступом к данным, это позволяет OPC-серверу TREI взаимодействовать только с одним абонентом. При отсутствии связи с основным абонентом, доступ к данным резервного абонента открывается автоматически.

Удаление сети или абонента. В дереве конфигурации из контекстного меню сети или абонента выберите пункт «Удалить сеть» или «Удалить абонента» соответственно.
