9 Режим диагностики
В режиме диагностики осуществляется анализ работы мастер-модуля и подключенных к нему модулей ввода-вывода.

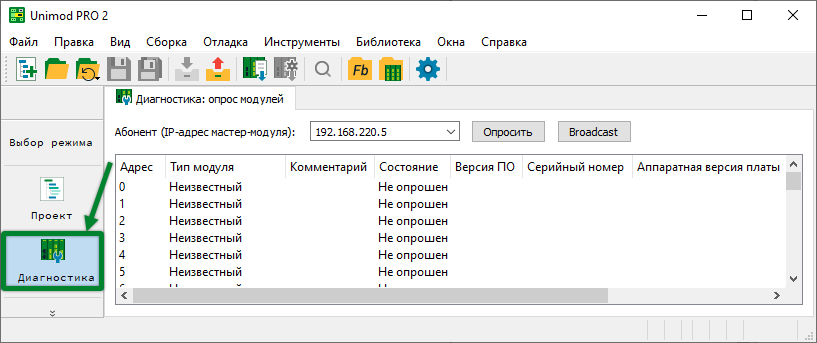

Для запуска режима диагностики необходимо на панели выбора режима работы нажать кнопку «Диагностика» или выбрать пункт меню «Отладка → Диагностика».

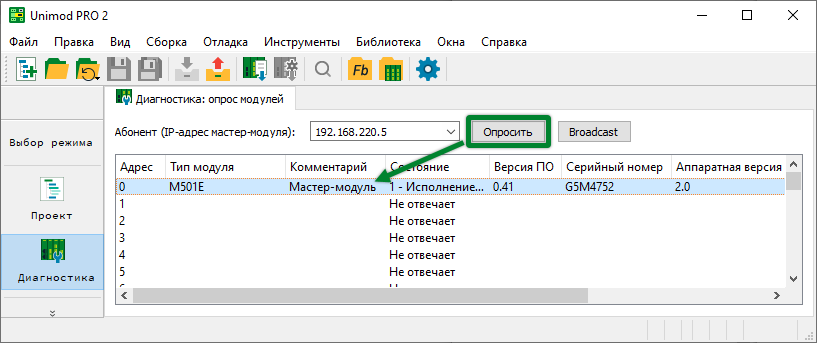

При переходе в режим диагностики конфигурация мастер-модуля неизвестна. В данном случае под конфигурацией подразумевается совокупность мастер-модуля и подключенных к нему модулей ввода-вывода. Для определения конфигурации введите IP-адрес мастер-модуля и нажмите кнопку «Опросить».
После этого среда разработки установит соединение с мастер-модулем и опросит все подключенные к нему модули ввода-вывода. По результатам опроса будет выведен список всех доступных модулей с указанием их типа, серийного номера, аппаратной версии платы, даты изготовления и текущего состояния, а также комментария с кратким описанием назначения модуля, версии и контрольной суммы установленного программного обеспечения.
В режиме диагностики может быть опрошено не более 255 модулей. До полного завершения опроса диагностика отдельных модулей недоступна. Для остановки процесса опроса нажмите кнопку «Прервать».
