AR_COPY - копирование элементов массива

Назначение.

Функциональный блок AR_COPY используется для копирования выбранных элементов из одного массива в другой.

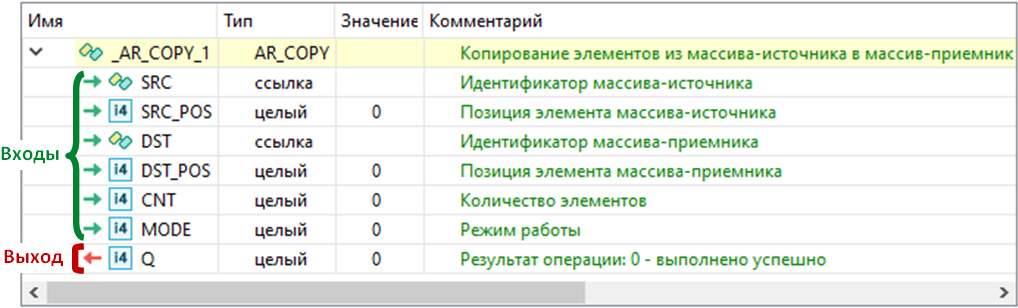

Состав структурной переменной.

Переменная со структурным типом AR_COPY будет добавлена в локальный словарь автоматически при добавлении блока в редактор.

Список кодов завершения операции:

Значение выхода Q	Краткое описание
0	Выполнено успешно
1	Недопустимые входные данные
2	Выход за границу массива-источника
3	Выход за границу массива-приемника
4	Несоответствие типа массивов
5	Массив-источник не открыт
6	Массив-приемник не открыт
7	Несоответствие размеров сообщений

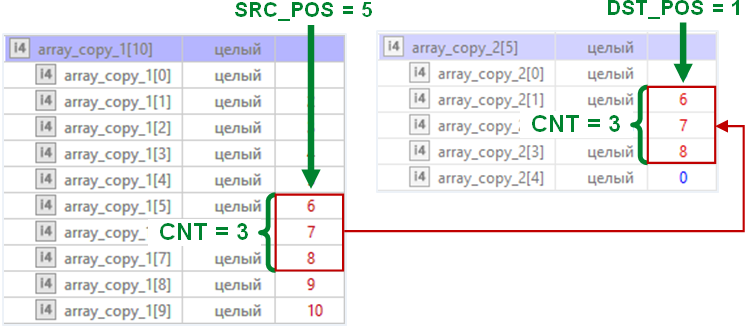

Режим копирования группы элементов (MODE=0).

Функциональный блок копирует элементы массива SRC в количестве CNT, начиная с позиции SRC_POS. Записываются скопированные элементы в массив DST, начиная с позиции DST_POS включительно. Работа блока в данном режиме продемонстрирована на следующем изображении.

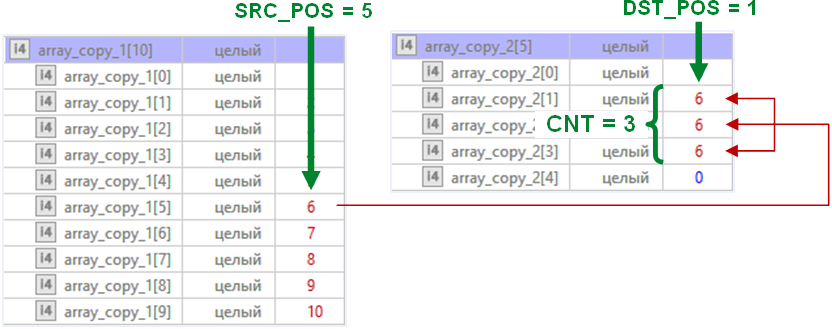

Режим копирования одного элемента в заданном количестве (MODE=1).

Функциональный блок копирует значение одного элемента массива SRC[SRC_POS] и записывает это значение в массив DST для элементов в количестве CNT, начиная с позиции DST_POS включительно. Работа блока в данном режиме продемонстрирована на следующем изображении.

Пример синтаксиса на языке ST.

//вызов функционального блока AR_COPY

Block.AR_COPY(SRC, SRC_POS, DST, DST_POS, CNT, MODE);

//чтение выходного параметра, Q=0 при отсутствии ошибок

Q := Block.Q;
