Байтовое побитовое И (BYTE_AND_MASK)

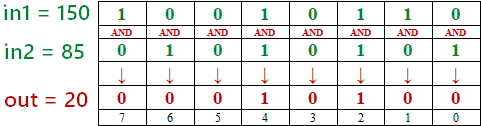

Бинарный оператор BYTE_AND_MASK применяется к двум 8-битным значениям (тип данных BYTE) и осуществляет операцию логического умножения AND поразрядно, для соответствующих бит переданных значений, как показано на следующем изображении. В качестве операндов могут передаваться константы, переменные или выражения, результат которых представлен целым числом.
Синтаксис на языке ST.
|
Синтаксис
|
|
out := BYTE_AND_MASK(in1, in2)
|
|
Примеры
|
|
in1 := 150; //присваивание значений переменным
in2 := 85;
in3 := 250;
out1 := BYTE_AND_MASK(in1, in2); //out1 = 20
out2 := BYTE_AND_MASK(50*2+50, in2); //out2= 20
out3 := BYTE_AND_MASK(BYTE_AND_MASK(in1, in2), in3); //out3 = 16
|
Синтаксис на языках FBD/LD.
|

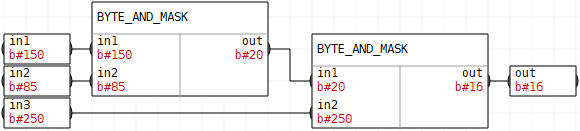

Изображение блока
|
 |
|
Примеры
|
 |
 |
