Логическое И (AND)
Бинарный оператор логического умножения AND применяется к значениям булевского типа данных (BOOLEAN) и возвращает значение true, если оба операнда равны true. Допускается использование нескольких операторов логического умножения в одном выражении.
Таблица истинности для оператора.
|
a
|
b
|
a AND b
|
|
false
|
false
|
false
|
|
true
|
false
|
false
|
|
false
|
true
|
false
|
|
true
|
true
|
true
|
Синтаксис на языке ST.
|
Синтаксис
|
|
out := in1 AND in2 или out := in1 & in2
|
|
Примеры
|
|
in1 := true; //присваивание значений переменным
in2 := false;
in3 := true;
out1 := in1 AND in2; //out1 = false
out2 := in1 AND in3; //out2 = true
out3 := in1 AND in2 AND in3; //out3 = false
|

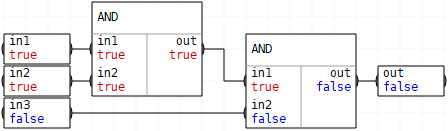

Синтаксис на языках FBD/LD.
|
Изображение блока
|
 |
|
Примеры
|
 |
 |
