BIT_TO_INT - побитовая упаковка целого значения

Назначение.

Функциональный блок BIT_TO_INT применяется для преобразования 32-х булевских значений (битовая маска) в одно целое число.

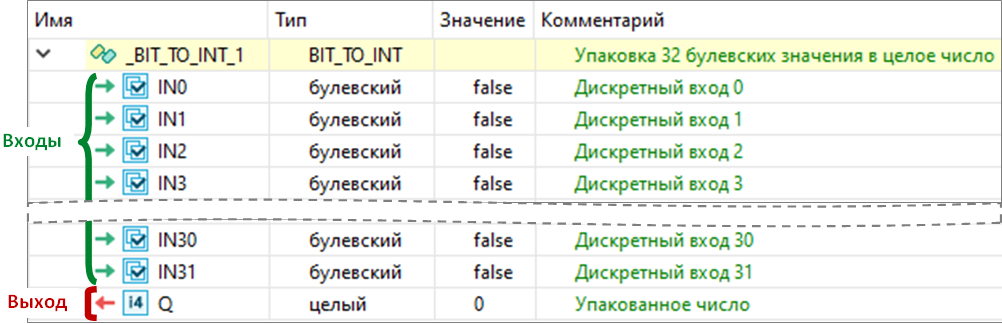

Состав структурной переменной.

Переменная со структурным типом BIT_TO_INT будет добавлена в локальный словарь автоматически при добавлении блока в редактор.

Описание алгоритма.

32 отдельных булевских значения (битовая маска целого числа) передаются на входы IN0 .. IN31, после чего преобразовываются в одно целочисленное значение, которое выводится на выход Q.

Пример синтаксиса на языке ST.

//вызов функционального блока с заданной через входные параметры

//битовой маской 00000000 00000000 00000000 00001011

Block.BIT_TO_INT(true, true, false, true, false, false, ...... , false);

//чтение целого числа 11, преобразованного из битовой маски

Q := Block.Q;
