BLINK - мультивибратор

Назначение.

Функциональный блок BLINC формирует последовательность одинаковых импульсов с заданной длительностью и периодом повторения. Может применяться для периодического включения оборудования (двигателя, нагревателя, обеспечения мигающей сигнализации и т.п.).

Входные параметры.

Название	Тип данных	Описание
RUN	BOOLEAN	RUN=TRUE - запуск блока на выполнение; RUN=FALSE - остановить выполнение, при этом импульс сбрасывается (Q=FALSE), время на выходах P и T обнуляется.
Тpls	INTEGER	Период времени в миллисекундах, в течение которого выводится импульс (выход Q=TRUE).
Тprd	INTEGER	Период времени в миллисекундах, по истечении которого работа блока будет перезапущена.

Фактическая длительность импульсов, также как и период повторения кратны циклу контроллера. Если Тpls<=0, то Q=FALSE. Если Tprd < Tpls или Tprd <= цикла контроллера, то Q всегда равен TRUE.

Выходные параметры.

Название	Тип данных	Описание
Q	BOOLEAN	Выход импульса
P	INTEGER	Текущее время импульса - количество миллисекунд с момента запуска импульса. Когда P=Tpls, импульс сбрасывается (Q=FALSE), текущее время импульса обнуляется (P=0), а на выход T продолжает выводиться текущее время периода.
T	INTEGER	Текущее время периода - количество миллисекунд с момента запуска импульса. Когда T=Tprd, работа блока перезапускается.

Пример работы блока.

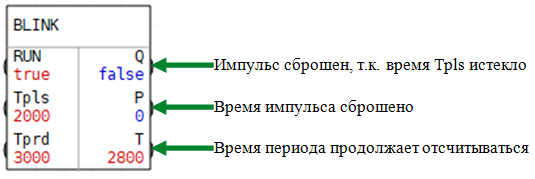

Добавьте в редактор FBD/LD функциональный блок PSET, укажите входные параметры и запустите его на выполнение. На следующем изображении приведен пример, когда время вывода импульса истекло, но время периода не достигло заданного значения.

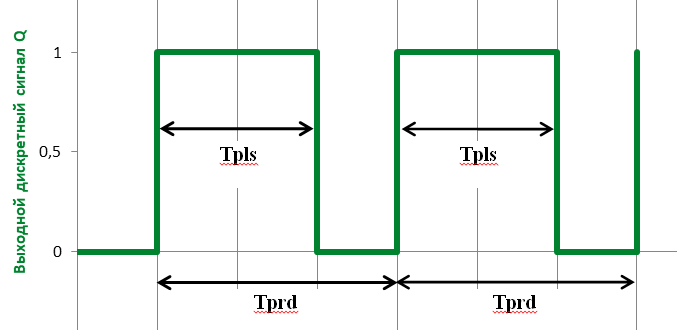

Процесс изменения выходного сигнала Q представлен в виде графика на следующем изображении.

Пример синтаксиса на языке ST.

//вызов функционального блока BLINK

Block.BLINK(true, 2000, 3000);

//чтение времени с начала импульса

P := Block.P;

//выходной импульс Q=true, пока P < 2000

Q := Block.Q;

//чтение времени периода с начала импульса, если T = 3000, блок перезапускается

T1 := Block.T;
