CMP_I - сравнение целых значений

Назначение.

Функциональный блок CMP_I применяется для сравнения двух целочисленных значений (тип данных INTEGER).

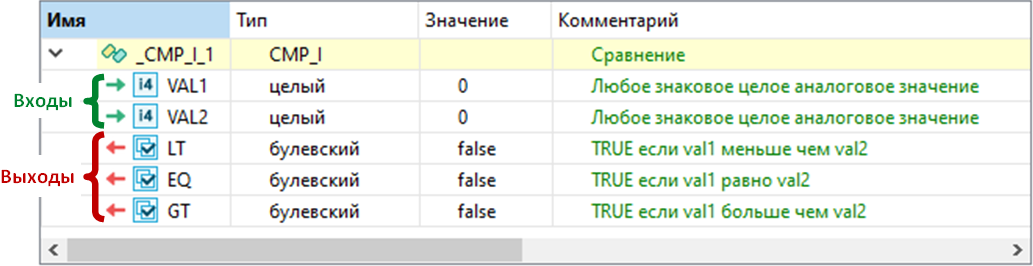

Состав структурной переменной.

Переменная со структурным типом CMP_I будет добавлена в локальный словарь автоматически при добавлении блока в редактор.

Описание алгоритма.

На вход блока подаются два целых числа VAL1 и VAL2, после сравнения которых только одному из трех выходов будет присвоено значение логической единицы (TRUE):

LT=TRUE, если VAL1 < VAL2;
EQ=TRUE, если VAL1 = VAL2;
GT=TRUE, если VAL1 > VAL2.

Пример синтаксиса на языке ST.

//вызов функционального блока CMP_I

Block.CMP_I(10, 15);

//чтение выходных параметров, где переменная LT=TRUE, т.к. 10 < 15

LT := Block.LT;

EQ := Block.EQ;

GT := Block.GT;
