CMP_R - сравнение вещественных значений

Назначение.

Функциональный блок CMP_R применяется для сравнения двух вещественных значений (тип данных REAL).

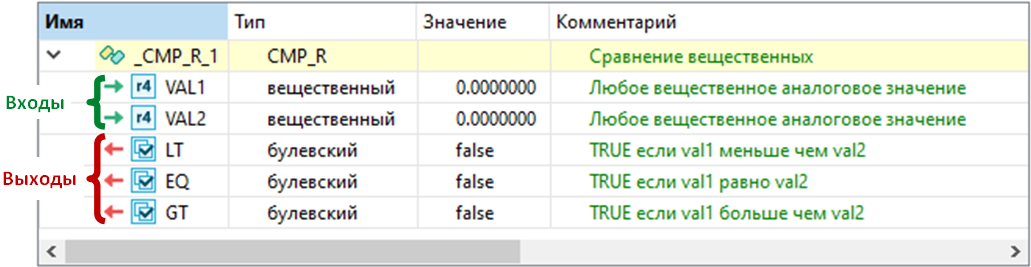

Состав структурной переменной.

Переменная со структурным типом CMP_R будет добавлена в локальный словарь автоматически при добавлении блока в редактор.

Описание алгоритма.

На вход блока подаются два вещественных числа VAL1 и VAL2, после сравнения которых только одному из трех выходов будет присвоено значение логической единицы (TRUE):

LT=TRUE, если VAL1 < VAL2;
EQ=TRUE, если VAL1 = VAL2;
GT=TRUE, если VAL1 > VAL2.

Пример синтаксиса на языке ST.

//вызов функционального блока CMP_R

Block.CMP_R(10.5, 10.5);

//чтение выходных параметров, где переменная EQ=TRUE, т.к. 10.5 = 10.5

LT := Block.LT;

EQ := Block.EQ;

GT := Block.GT;
