DS_CALC - расчет плотности смеси газов

Назначение.

Функциональный блок используется для расчета плотности смеси газов при стандартных условиях (давление 0,101325 МПа, температура 293,15 K) по компонентному составу (ГОСТ 30319.1-96).

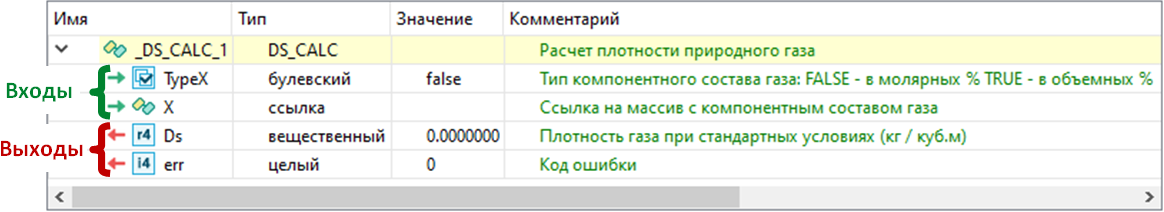

Состав структурной переменной.

Переменная со структурным типом DS_CALC будет добавлена в локальный словарь автоматически при добавлении блока в редактор.

На вход X передается ссылка на массив вещественных чисел, в элементах которого содержатся значения концентрации компонентов газа согласно таблице:

Элемент массива	Компонент	Элемент массива	Компонент	Элемент массива	Компонент
X[0]	Метан	X[10]	Ацетилен	X[20]	Метилмеркаптан
X[1]	Этан	X[11]	Этилен	X[21]	Диоксид серы
X[2]	Пропан	X[12]	Пропилен	X[22]	Гелий
X[3]	н-Бутан	X[13]	Бензол	X[23]	Неон
X[4]	и-Бутан	X[14]	Толуол	X[24]	Аргон
X[5]	н-Пентан	X[15]	Водород	X[25]	Монооксид углерода
X[6]	и-Пентан	X[16]	Водяной пар	X[26]	Азот
X[7]	н-Гексан	X[17]	Аммиак	X[27]	Воздух
X[8]	н-Гептан	X[18]	Метанол	X[28]	Кислород
X[9]	н-Октан	X[19]	Сероводород	X[29]	Диоксид углерода

На выход err возвращается один из кодов ошибок:

Код ошибки	Краткое описание
0	Нет ошибок
3	Недопустимый размер массива или тип данных элементов
4	Недопустимая ссылка на массив

Пример синтаксиса на языке ST.

//вызов функционального блока

Block.DS_CALC(TypeX, X);

//чтение плотности газа при стандартных условиях

Ds := Block.Ds;

//чтение кода ошибки

err := Block.err;
