DSIGN - запрет знака

Назначение.

Функциональный блок DSIGN применяется для запрета перехода сигнала в область положительных или отрицательных значений.

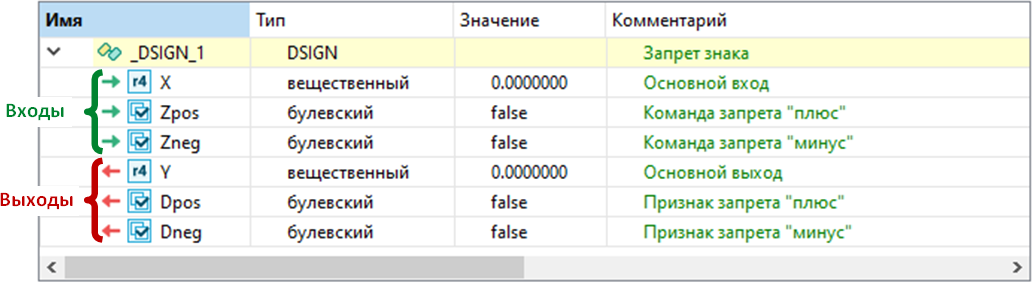

Состав структурной переменной.

Переменная со структурным типом DSIGN будет добавлена в локальный словарь автоматически при добавлении блока в редактор.

Описание алгоритма.

Функциональный блок DSIGN может работать в одном из четырех режимов:

Режим работы без запретов (ZposFALSE и Zneg=FALSE). Сигнал X без изменения передается на выход Y, а выходы Dpos=FALSE и Dneg=FALSE.
Запрет положительных значений (Zpos=TRUE). На выход Y выводятся любые значения сигнала X, кроме положительных. Зависимость параметров при запрете положительных значений приведена в таблице:

Zpos

Zneg

Х

Y

Dpos

Dneg

true

false

X > 0

Y = 0

true

false

X <= 0

Y = Х

false

false
Запрет отрицательных значений (Zneg=TRUE). На выход Y выводятся любые значения сигнала X, кроме отрицательных. Зависимость параметров при запрете отрицательных значений приведена в таблице:

Zpos

Zneg

Х

Y

Dpos

Dneg

false

true

X < 0

Y = 0

false

true

X >= 0

Y = Х

false

false
Запрет любых значений (Zpos=TRUE и Zneg=TRUE). При этом значение сигнала X игнорируется, а выходы Y=0, Dpos=TRUE и Dneg=TRUE.

Пример синтаксиса на языке ST.

//вызов функционального блока

Block.DSIGN(20.0, true, false);

//выход Y=0.0, т.к. установлен запрет положительных значений

Y := Block.Y;

// выход Dpos=true, т.к. ограничено положительное значение

Dpos := Block.Dpos;

//выход Dneg=false

Dneg := Block.Dneg;
