DZONE - зона нечувствительности сигнала

Назначение.

Функциональный блок DZONE применяется для фильтрации незначительных колебаний аналогового сигнала. Может использоваться в схемах регулирования, чтобы исключить реакцию исполнительных систем или механизмов на ложные сигналы в виде помех.

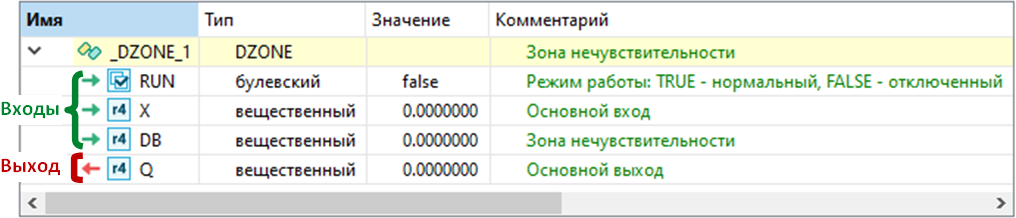

Состав структурной переменной.

Переменная со структурным типом DZONE будет добавлена в локальный словарь автоматически при добавлении блока в редактор.

Описание алгоритма.

Управляющий аналоговый сигнал передается на вход X, а размер зоны нечувствительности (зоны помех) на вход DB. Значение DB < 0, по умолчанию заменяется на DB=0.

До запуска (RUN=FALSE), входной сигнал X без ограничений передается на выход Q (Q=X).

После запуска (RUN=TRUE), при изменениях сигнала X в зоне помех, сигнал на выходе Q не формируется (Q=0). Если сигнал X вышел из зоны помех в положительном или отрицательном направлении, на выходе Q формируется аналоговый сигнал без учета значения помехи по правилам:

если |X| <= DB/2, выход Q=0;
если X > DB/2, выход Q = X – DB/2;
если X < -DB/2, выход Q = X + DB/2.

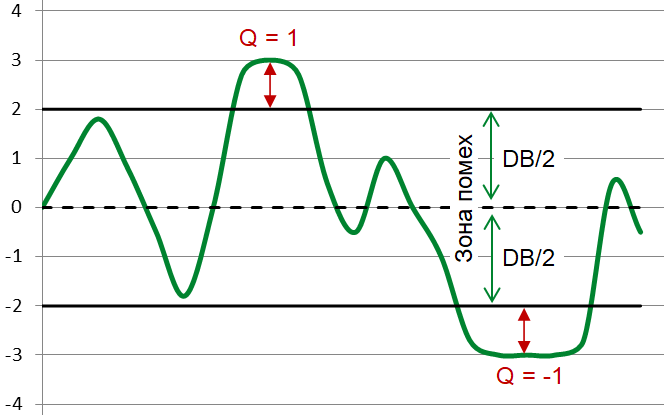

Работа блока при зоне нечувствительности DB=4 продемонстрирована на следующем изображении.

Пример синтаксиса на языке ST.

//вызов функционального блока DZONE

Block.DZONE(true, X, 4);

//чтение выходных параметров:

//Q = X - 2, если X > 2

//Q = X + 2, если X < -2

//Q = 0, если |X| <= 2

Q := Block.Q;
