EPS_CALC - расчет коэффициента расширения газов

Назначение.

Функциональный блок EPS_CALC применяется для расчета коэффициента расширения газов (ГОСТ 8.586.3-2005, формула.5,2).

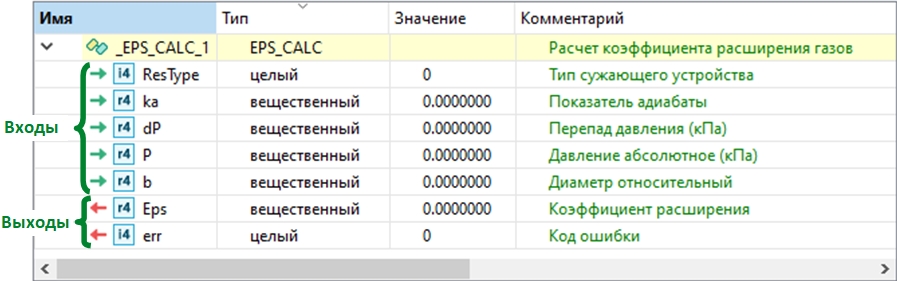

Состав структурной переменной.

Переменная со структурным типом EPS_CALC будет добавлена в локальный словарь автоматически при добавлении блока в редактор.

Коды типа СУ:

Код	Тип СУ
1	Диафрагма с трехрадиусным отбором давления (d>=0,0125 м, 0,050 м<=D<=1,0 м, 0,10 <= b <= 0,75, Re > 5000 при b <= 0,56, Re > 16000*b^2 при b > 0,56);
2	Диафрагма с фланцевым отбором давления (d>=0,0125 м, 0,050 м<=D<=1,0 м, 0,10 <= b <= 0,75, Re > 5000 и Re > 1,710^5 b^2*D);
3	Диафрагма с угловым отбором давления (d>=0,0125 м, 0,050 м<=D<=1,0 м, 0,10 <= b <= 0,75, Re > 5000 при b <= 0,56, Re > 16000*b^2 при b > 0,56);
4	Сопло ИСА 1932 (0,05 м <= D <= 0,50 м; 0,30 <= b <= 0,8; 710^4<=Re <= 10^7 при 0,30 <= b <= 0,44 и 210^4<=Re <= 10^7 при 0,44 <= b <= 0,80);
5	Труба Вентури литая (0,10 м <= D <= 0,80 м; 0,30 <= b <= 0,75; Re >= 4*10^4);
6	Труба Вентури обработанная (0,05 м <= D <= 0,25 м; 0,40 <= b <= 0,75; 410^4b <= Re <= 10^8*b);
7	Труба Вентури сварная (0,20 м <= D <= 1,20 м; 0,40 < b < 0,70; Re >= 4*10^4);
8	Сопло Вентури (0,065 м <= D <= 0,5 м; d=> 0,05м, 0,316 <= b <= 0,775; 1,510^5<=Re <= 210^6);
9	Эллипсное Сопла (0,05 м <= D <= 0,63 м; 0,2 <= b <= 0,8; 10^4<=Re <= 10^7, Ra/D<=3,2*10^-4).

Возможные коды ошибок на выходе "err" с кратким описание:

Код ошибки	Краткое описание
0	Ошибок нет
1	Недопустимое значение давления
2	Недопустимое значение адиабаты
4	Недопустимый float-формат значения адиабаты
8	Недопустимый float-формат значения перепада давления
16	Недопустимый float-формат значения абсолютного давления
32	Недопустимый float-формат значения диаметра

Пример синтаксиса на языке ST.

//вызов функционального блока

Block.EPS_CALC(ResType, ka, dP, P, b1);

//чтение коэффициента расширения

Eps := Block.Eps;

//чтение кода ошибки

err := Block.err;
