HART_15 - чтение сведений о первичной переменной

Назначение.

Функциональный блок HART_15 применяется для получения информации о первичной переменной HART-устройства.

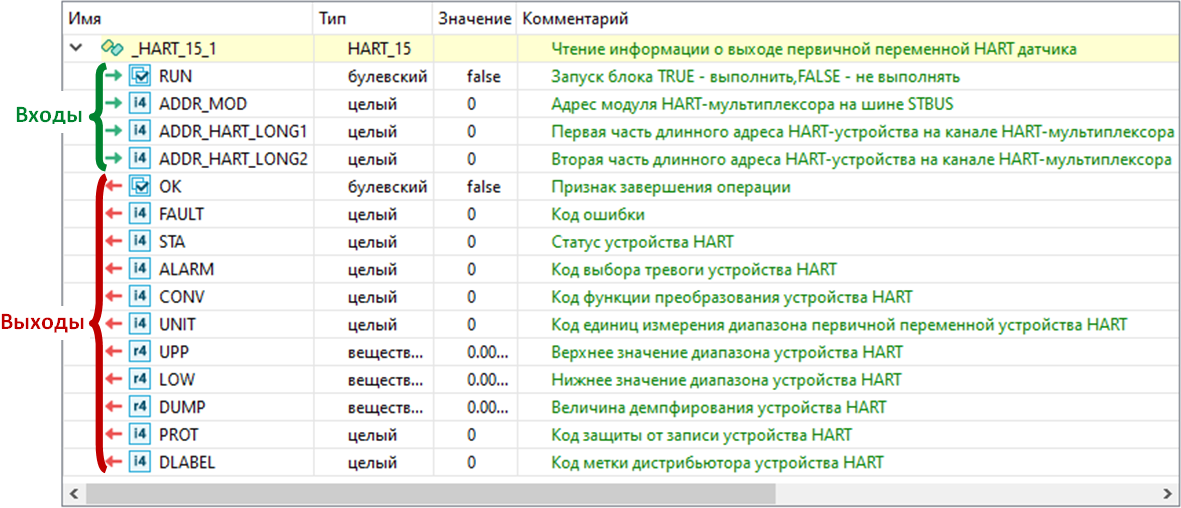

Состав структурной переменной.

Переменная со структурным типом HART_15 будет добавлена в локальный словарь автоматически при добавлении блока в редактор.

Описание алгоритма.

После передачи входных параметров и запуска блока (RUN=TRUE) с HART-устройства будет запрошена расширенная информация о первичной переменной. До получения ответа выход OK=FALSE, после получения OK=TRUE.

При отсутствии ошибок (выход FAULT=0), информация о первичной переменной будет передана в соответствующие выходные параметры. При наличии ошибки на выход FAULT выводится ее номер, а остальные выходные параметры сохраняют последние выведенные значения.

Правила формирования статуса HART-устройства на выходе STA и коды возможных ошибок на выходе FAULT описаны в конце раздела блока HART_0.

При RUN=FALSE выполнение останавливается, значения выходных параметров сбрасываются, им присваиваются значения по умолчанию.

	Две части длинного адреса HART-устройства могут быть получены в результате вызова функционального блока HART_ADDR при наличии идентификационных данных HART-устройства.

Пример синтаксиса на языке ST.

//вызов функционального блока

Block.HART_15(RUN, ADDR_MOD, ADDR_HART_LONG1, ADDR_HART_LONG2);

//чтение выходных параметров

OK := Block.OK;

FAULT := Block.FAULT;

STA := Block.STA;

ALARM := Block.ALARM;

CONV := Block.CONV;

UNIT := Block.UNIT;

UPP := Block.UPP;

LOW := Block.LOW;

DUMP := Block.DUMP;

PROT := Block.PROT;

DLABEL := Block.DLABEL;
