HART_3 - чтение четырех динамических переменных

Назначение.

Функциональный блок HART_3 применяется для получения значений четырех динамических переменных и значения тока первичной переменной HART-устройства.

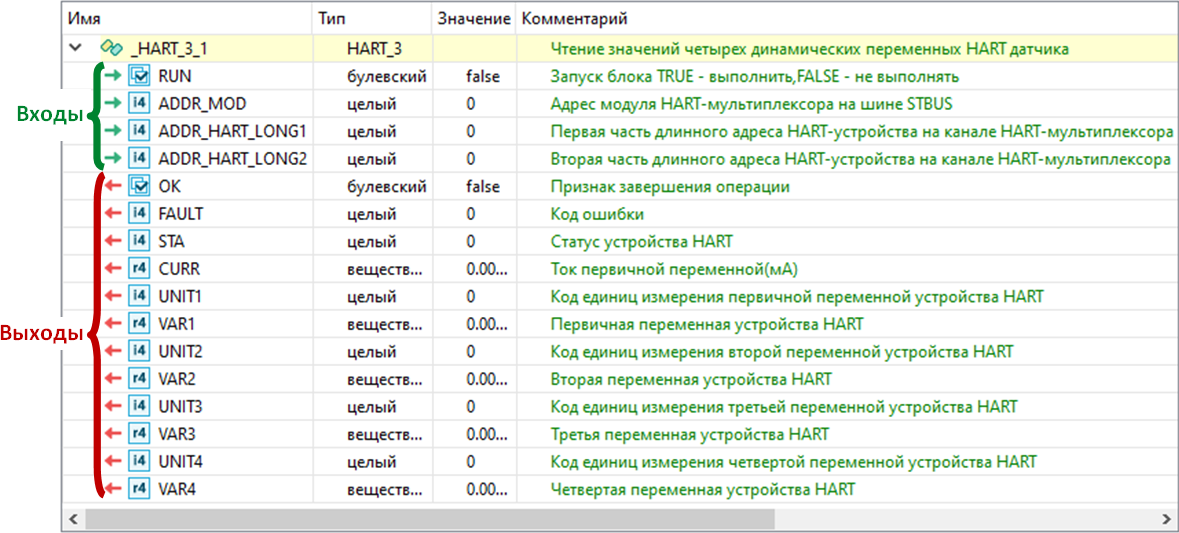

Состав структурной переменной.

Переменная со структурным типом HART_3 будет добавлена в локальный словарь автоматически при добавлении блока в редактор.

Описание алгоритма.

После передачи входных параметров и запуска блока (RUN=TRUE) с HART-устройства будут запрошены значения четырех динамических переменных и значение первичной переменной. До получения ответа выход OK=FALSE, после получения OK=TRUE.

При отсутствии ошибок (выход FAULT=0), на выходы блока передаются статус HART-устройства (STA), значение тока первичной переменной (CURR), коды единиц измерения динамических переменных (UNIT1..UNIT4) и их значения (VAR1..VAR4). При наличии ошибки на выход FAULT выводится ее номер, а остальные выходные параметры сохраняют последние выведенные значения.

Правила формирования статуса HART-устройства на выходе STA и коды возможных ошибок на выходе FAULT описаны в конце раздела блока HART_0.

При RUN=FALSE значения выходных параметров блока сбрасываются, им присваиваются значения по умолчанию.

	Две части длинного адреса HART-устройства могут быть получены в результате вызова функционального блока HART_ADDR при наличии идентификационных данных HART-устройства.

Пример синтаксиса на языке ST.

//вызов функционального блока

Block.HART_3(RUN, ADDR_MOD, ADDR_HART_LONG1, ADDR_HART_LONG2);

//чтение выходных параметров

OK := Block.OK;

FAULT := Block.FAULT;

STA := Block.STA;

CURR := Block.CURR;

UNIT1 := Block.UNIT1;

VAR1 := Block.VAR1;

//. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

UNIT1 := HART_BLOCK.UNIT4;

VAR1 := Block.VAR4;
