HART_1 - чтение первичной переменной
Назначение.
Функциональный блок HART_1 применяется для получения значения первичной переменной HART-устройства.

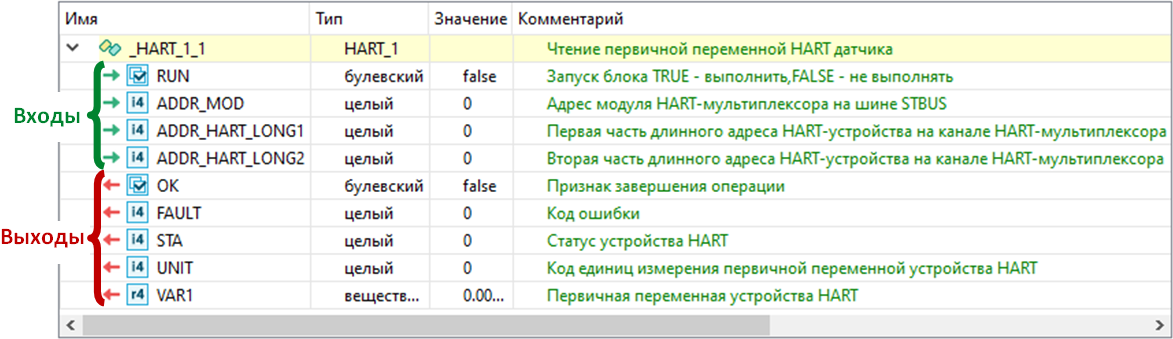

Состав структурной переменной.
Переменная со структурным типом HART_1 будет добавлена в локальный словарь автоматически при добавлении блока в редактор.
Описание алгоритма.
После передачи входных параметров и запуска блока (RUN=TRUE) с HART-устройства будет запрошено значение его первичной переменной. До получения ответа выход OK=FALSE, после получения OK=TRUE.
При отсутствии ошибок (FAULT=0), на выходы блока передаются статус HART-устройства (STA), код единицы измерения (UNIT) и значение первичной переменной (VAR1). При наличии ошибки на выход FAULT выводится ее номер, а остальные выходные параметры сохраняют последние выведенные значения.
Правила формирования статуса HART-устройства (выход STA) и коды возможных ошибок (выход FAULT) описаны в конце раздела блока HART_0.
При RUN=FALSE значения выходных параметров блока сбрасываются, им присваиваются значения по умолчанию.
Две части длинного адреса HART-устройства могут быть получены в результате вызова функционального блока HART_ADDR при наличии идентификационных данных HART-устройства.
|
Пример синтаксиса на языке ST.
//вызов функционального блока
Block.HART_1(RUN, ADDR_MOD, ADDR_HART_LONG1, ADDR_HART_LONG2);
//чтение выходных параметров
OK := Block.OK;
FAULT := Block.FAULT;
STA := Block.STA;
UNIT := Block.UNIT;
VAR1 := Block.VAR1;
|
