HART_2 - чтение тока первичной переменной

Назначение.

Функциональный блок HART_2 применяется для получения с HART-устройства значения выходного тока первичной переменной и его процентного представления относительно диапазона допустимых значений.

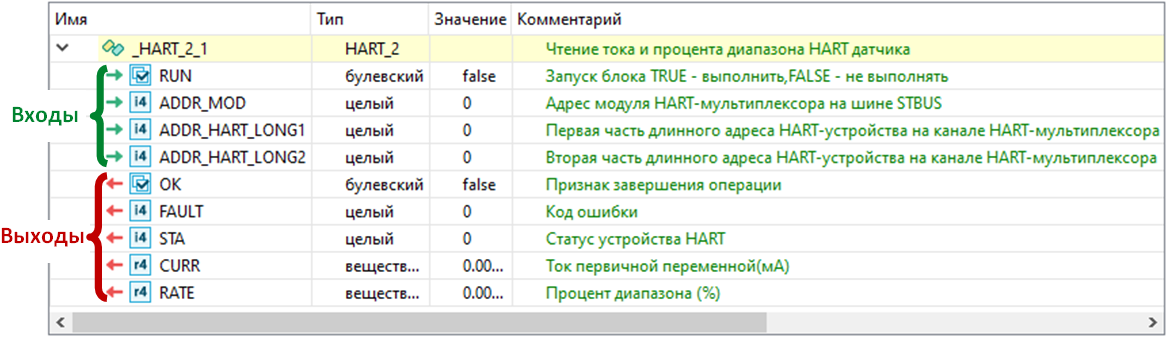

Состав структурной переменной.

Переменная со структурным типом HART_2 будет добавлена в локальный словарь автоматически при добавлении блока в редактор.

Описание алгоритма.

После передачи входных параметров и запуска блока (RUN=TRUE) с HART-устройства будет запрошено значение тока первичной переменной и процентного представления относительно допустимого диапазона. До получения ответа выход OK=FALSE, после получения OK=TRUE.

При отсутствии ошибок (выход FAULT=0), на выходы блока передаются статус HART-устройства (STA), значение тока первичной переменной (CURR) и процент диапазона (RATE). При наличии ошибки на выход FAULT выводится ее номер, а остальные выходные параметры сохраняют последние выведенные значения.

Правила формирования статуса HART-устройства на выходе STA и коды возможных ошибок на выходе FAULT описаны в конце раздела блока HART_0.

При RUN=FALSE значения выходных параметров блока сбрасываются, им присваиваются значения по умолчанию.

	Две части длинного адреса HART-устройства могут быть получены в результате вызова функционального блока HART_ADDR при наличии идентификационных данных HART-устройства.

Пример синтаксиса на языке ST.

//вызов функционального блока

Block.HART_2(RUN, ADDR_MOD, ADDR_HART_LONG1, ADDR_HART_LONG2);

//чтение выходных параметров

OK := Block.OK;

FAULT := Block.FAULT;

STA := Block.STA;

CURR := Block.CURR;

RATE := Block.RATE;
