Логическое ИЛИ (OR)
Бинарный оператор логического сложения OR применяется к значениям булевского типа данных (BOOLEAN) и возвращает значение true, если хотя бы один из операндов равен true. Допускается использование нескольких операторов логического сложения в одном выражении.
Таблица истинности для оператора.
|
a
|
b
|
a AND b
|
|
false
|
false
|
false
|
|
true
|
false
|
true
|
|
false
|
true
|
true
|
|
true
|
true
|
true
|
Синтаксис на языке ST.
|
Синтаксис
|
|
out := in1 OR in2
|
|
Примеры
|
|
in1 := true; //присваивание значений переменным
in2 := false;
in3 := false;
out1 := in1 OR in2; //out1 = true
out2 := in2 OR in3; //out2 = false
out3 := in1 OR in2 AND in3; //out3 = true
|
Синтаксис на языках FBD/LD.
|

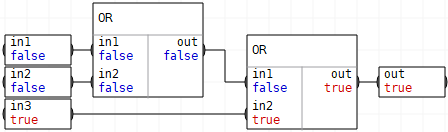

Изображение блока
|
 |
|
Примеры
|
 |
 |
