MKO_DIAG - диагностика межконтроллерного обмена

Диагностическая структура MKO_DIAG содержит основные параметры обмена данными в рамках задачи межконтроллерного обмена (МКО).

Параметр	Тип данных	Краткое описание
not_valid	BOOLEAN	Признак ошибки/блокировки обмена: false - ошибок нет, осуществляется обмен данными; true - ошибка или блокировка обмена.
err_task	INTEGER	Код ошибки: 0 - нет ошибок; 2 - срабатывание таймаута связи; 7 - не подключен кабель; 8 - ошибка отправки пакета; 101 - превышение размера фрейма; 102 - ошибочный формат пакета; 103 - ошибка контрольной суммы заголовка; 104 - ошибка контрольной суммы пакета; 201 - объем данных локального и удаленного узла не совпадает; 202 - ошибочная длина данных; 203 - ошибочный идентификатор сеанса; 204 - ошибочный порядок пакетов; 205 - превышение количества пакетов; 206 - превышение объема данных; 207 - ошибка контрольной суммы данных; 208 - ошибка внутренних идентификаторов; 209 - состав переменных локального и удаленного узла не совпадает; 210 - ошибка режимов работы.
current_line	INTEGER	Номер одной из 4-х доступных линий связи, через которую осуществляется обмен данными
diag_line_1	INTEGER	Код доступности абонента, для которого в настройках задачи связи МКО указан IP-адрес: 0 - абонент доступен; -1 - ошибка пинга до абонента; -2 - кабель не подключен.
diag_line_2	INTEGER
diag_line_3	INTEGER
diag_line_4	INTEGER
block_poll	BOOLEAN	Признак блокировки обмена выставляется пользователем: false - обмен разблокирован; true - обмен заблокирован.
command	INTEGER	Поле в настоящее время не используется
tm_task	INTEGER	Время в миллисекундах одного полного цикла обмена данными

	Для проверки связи с удаленным абонентом в рамках задачи межконтроллерного обмена также можно использовать вызов системной функции system(39, ...).

Алгоритм добавления диагностической переменной к задаче МКО.

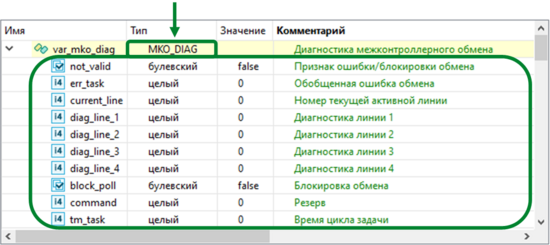

В одном из словарей приложения создайте переменную с системным структурным типом MKO_DIAG, в которой будут сохраняться диагностические данные межконтроллерного обмена.

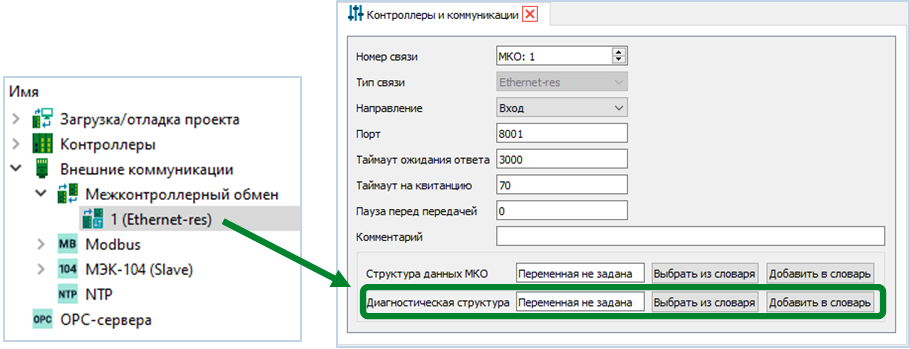

На форме настройки параметров задачи МКО в разделе "Диагностическая структура" предусмотрены два варианта добавления переменной: выбор из словаря или добавление новой.

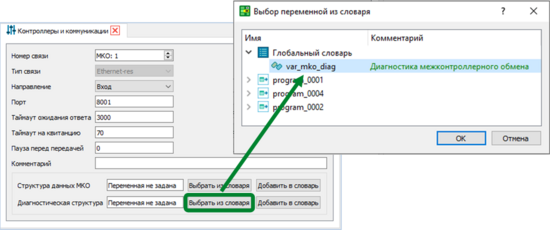

Для выбора ранее созданной структурной переменной нажмите на кнопку "Добавить из словаря".

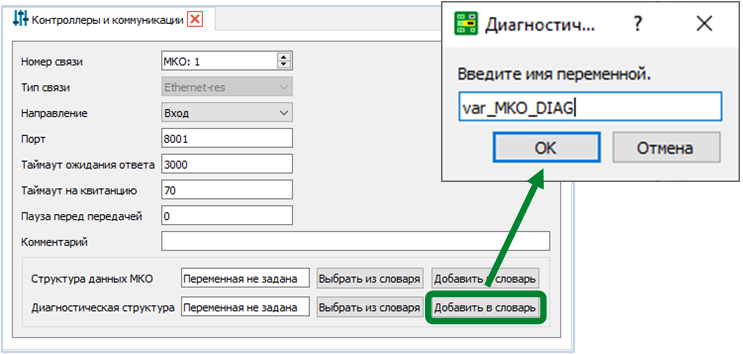

Для быстрого добавления в глобальный словарь переменной структурного типа MKO_DIAG и ее выбора в качестве диагностической для задачи МКО нажмите кнопку "Добавить в словарь".

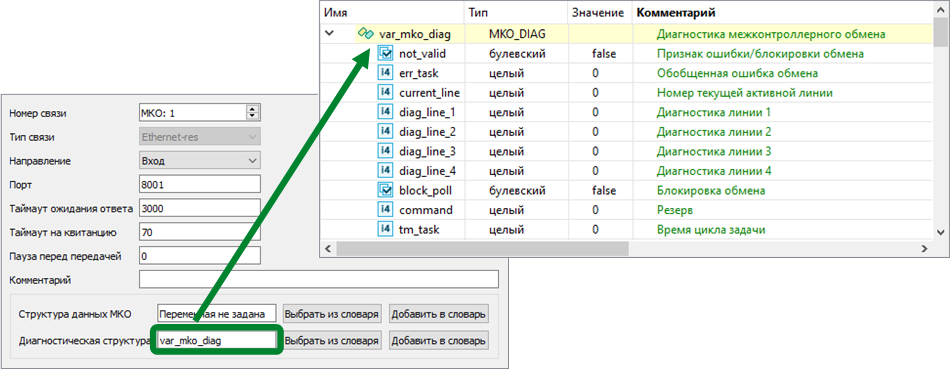

После запуска приложения на мастер-модуле диагностика задачи МКО будет сохраняться в выбранной переменной структурного типа MKO_DIAG.

	Для каждой задачи МКО должна создаваться отдельная переменная со структурным типом MKO_DIAG. При использовании одной переменной диагностические данные каждой предыдущей задачи будут перезаписываться данными из следующей, что усложнит их мониторинг.
