MODBUS_DIAG - диагностика обмена Modbus

Диагностическая структура MODBUS_DIAG содержит основные параметры обмена данными в рамках задач связи Modbus-RTU и Modbus-TCP в режиме Master.

Параметр	Тип данных	Краткое описание
update	BOOLEAN	Признак режима передачи данных с подтверждением приема, когда очередной пакет данных будет передан абоненту только после подтверждения им приема предыдущего пакета: true - режим активирован; false - режим передачи с подтверждением неактивен.
not_valid	BOOLEAN	Признак ошибки/блокировки обмена: false - ошибок нет, осуществляется обмен данными; true - ошибка или блокировка обмена.
err_task	INTEGER	Список кодов ошибок приведен в конце раздела с описанием функционального блока "MB_RTU_MST - конфигурация связи Modbus-RTU Master"
current_line	INTEGER	Номер текущей активной линии: 1 - обмен с основным удаленным устройством; 2 - обмен с резервным удаленным устройством.
block_poll	BOOLEAN	Признак блокировки обмена выставляется пользователем: false - обмен разблокирован; true - обмен заблокирован.
command	INTEGER	Поле в настоящее время не используется
tm_task	INTEGER	Период времени в миллисекундах между отправкой запроса и получением ответа.

Алгоритм добавления диагностической переменной к задаче связи Modbus.

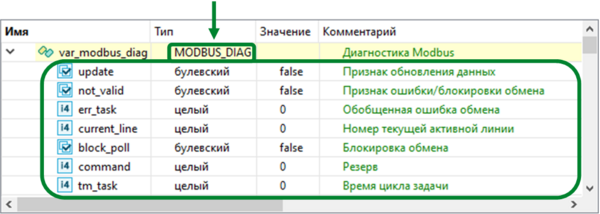

В одном из словарей приложения создайте переменную с системным структурным типом MODBUS_DIAG, в которой будут сохраняться диагностические данные задачи связи.

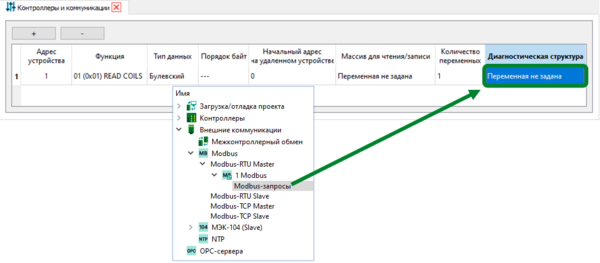

На форме настройки запросов для задачи связи Modbus-RTU/Modbus-TCP Master предусмотрен столбец "Диагностическая структура".

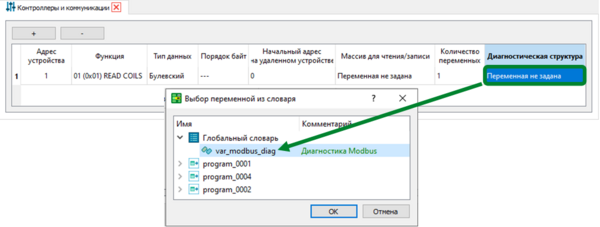

Для выбора ранее созданной структурной переменной дважды щелкните левой кнопкой мыши по ячейке столбца "Диагностическая структура".

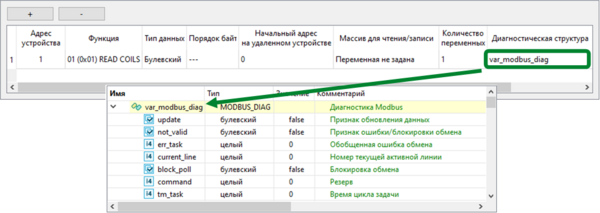

После запуска приложения на мастер-модуле диагностика задачи МКО будет сохраняться в выбранной переменной структурного типа MKO_DIAG.

	Для каждой задачи связи по протоколу Modbus должна создаваться отдельная переменная с типом MODBUS_DIAG. При использовании одной переменной диагностические данные каждой предыдущей задачи будут перезаписываться данными из следующей, что усложнит их мониторинг.
