MR_113 - расчет свойств влажного нефтяного газа

	Внимание! Блок больше не поддерживается! Оставлен для совместимости с приложениями, разработанными в первой версии среды разработки Unimod PRO. Вместо данного блока рекомендуется использовать функциональный блок MR_113_V2.

Назначение.

Функциональный блок используется для расчета свойств влажного нефтяного газа по методу ГСССД МР 113-03 (263...500 К, до 15 МПа).

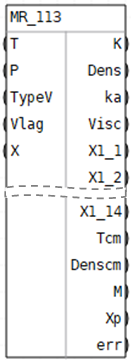

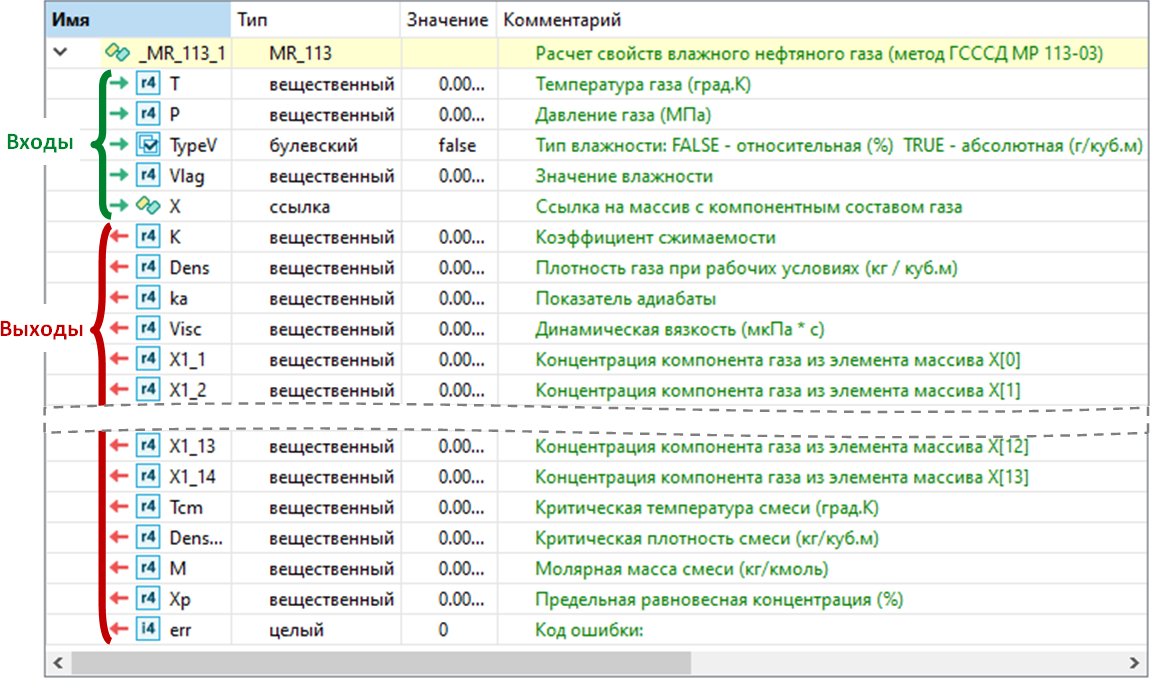

Состав структурной переменной.

На выходы X1_1 - X1_14 передаются значения концентрации каждого компонента газа из входного массива: X1_1=X[0], X1_2=X[1] .. X1_14=X[13].

Соответствие элементов вещественного массива X компонентам газа:

Коды ошибок на выходе err с кратким описанием:

Код ошибки	Краткое описание
0	Ошибок нет
2	Недопустимый размер массива
3	Недопустимая ссылка на массив
4	Недопустимое значение температуры
8	Недопустимое значение давления
16	Недопустимое значение доли компонентов

Пример синтаксиса на языке ST.

//вызов функционального блока

Block.MR_113(T1, P, TypeV, Vlag, X);

//чтение выходных параметров

K := Block.K;

Dens := Block.Dens;

ka := Block.ka;

Visc := Block.Visc;

X1_1 := Block.X1_1;

//. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

X1_14 := Block.X1_14;

Tcm := Block.Tcm;

Denscm := Block.Denscm;

M := Block.M;

Xp := Block.Xp;

err := Block.err;
