MR_113_V2 - расчет свойств нефтяного газа

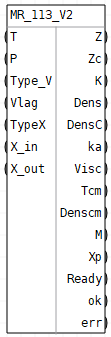

Назначение.

Функциональный блок используется для расчета свойств природного газа по методу ГСССД МР 113-03 (263...500 К, до 15 МПа), при этом значение влажности должно быть вычислено в нормальных условиях (температура 20 ^оС и абсолютное давление 0,101325 кПа). Блок выполняется асинхронно и не влияет на цикл контроллера, отследить окончание вычислений можно с использованием выходного параметра READY.

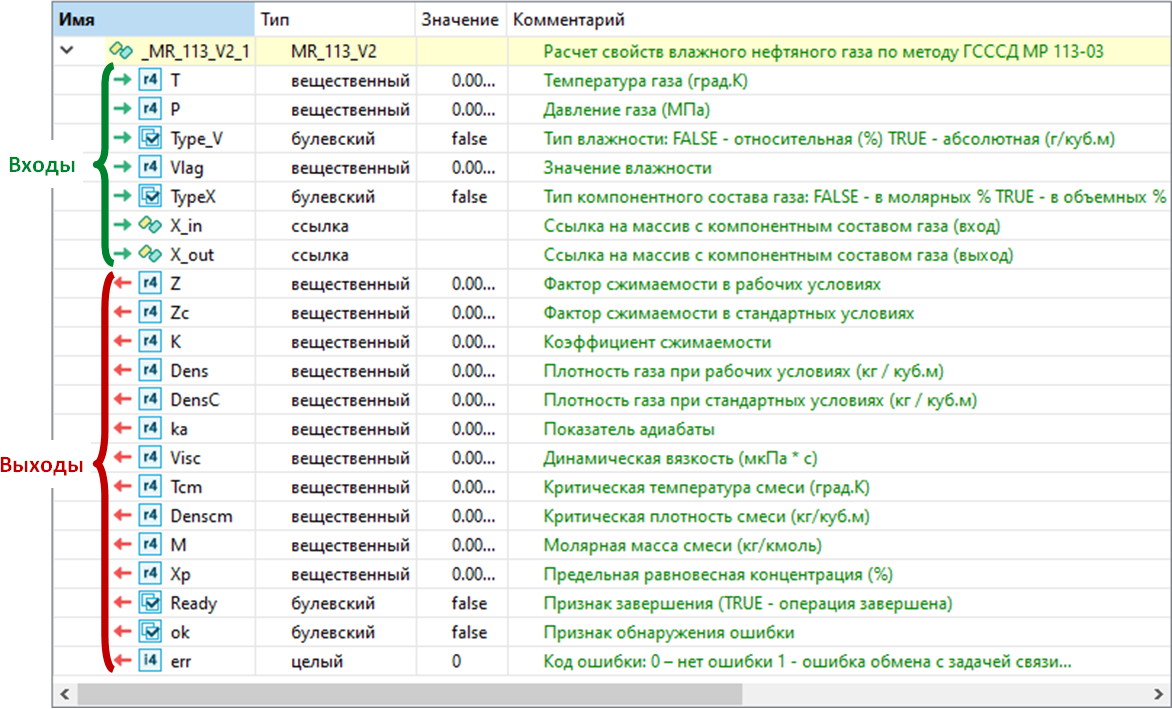

Состав структурной переменной.

Переменная со структурным типом MR_113_V2 будет добавлена в локальный словарь автоматически при добавлении блока в редактор.

Соответствие элементов вещественных массивов X_in и X_out компонентам газа:

Элемент массива	Компонент	Элемент массива	Компонент
X[0]	Метан	X[7]	Гексан
X[1]	Этан	X[8]	Гептан
X[2]	Пропан	X[9]	Кислород
X[3]	и-Бутан	X[10]	Азот
X[4]	н-Бутан	X[11]	Диоксид углерода
X[5]	и-Пентан	X[12]	Водяной пар
X[6]	н-Пентан	X[13]	Сероводород

Выходной параметр Ready - признак завершения операции.

Значение параметра	Описание
true	Операция завершена
false	Блок в процессе выполнения

Выходной параметр ok - признак обнаружения ошибок:

Значение параметра	Описание
true	Есть ошибки
false	Нет ошибок

Коды ошибок на выходе err с кратким описанием.

Код ошибки	Краткое описание
0	Ошибок нет
1	Ошибка обмена с задачей связи
2	Недопустимый тип данных или размер массива
3	Недопустимая ссылка на массив
4	Недопустимое значение температуры (норма от 263 до 500 К);
8	Недопустимое значение давления (до 15 мПа);
16	Недопустимое значение доли компонентов
32	Недопустимое значение суммы компонентов газовой смеси
64	Недопустимое значение относительный влажности
128	Недопустимое значение абсолютной влажности

Пример синтаксиса на языке ST.

//вызов функционального блока

Block.MR_113_V2(T1, P, Type_V, Vlag, TypeX, X_in, X_out);

//чтение выходных параметров

Z := Block.Z;

Zc := Block.Zc;

K := Block.K;

Dens := Block.Dens;

DensC := Block.DensC;

ka := Block.ka;

Visc := Block.Visc;

Tcm := Block.Tcm;

Denscm := Block.Denscm;

M := Block.M;

Xp := Block.Xp;

Ready := Block.Ready;

ok := Block.ok;

err := Block.err;
