MUXD8 - дискретный переключатель на 8 входов

Назначение.

Функциональный блок MUXD8 применяется для выбора одного из 8 входных аналоговых сигналов. Переключение между сигналами осуществляется через 8 дискретных управляющих сигнала. Если на аналоговые входы передать константы, блок может использоваться для дискретного выбора одной из них.

Состав структурной переменной.

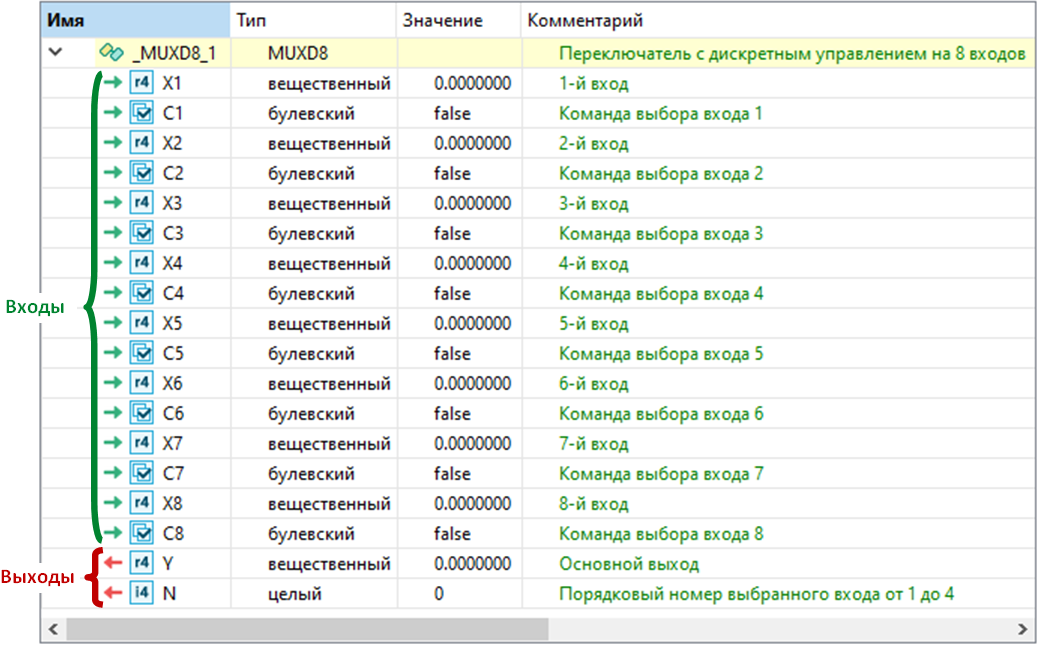

Переменная со структурным типом MUXD8 будет добавлена в локальный словарь автоматически при добавлении блока MUXD8 в редактор.

Описание алгоритма.

На вход блока могут поступать до 8 аналоговых сигналов X₁..X₈. Для выбора сигнала, значения которого будут передаваться на выход Y, необходимо на соответствующий вход C₁..C₈ передать дискретный сигнал TRUE.

Если на всех дискретных входах С отсутствует управляющий сигнал (C₁..C₈=FALSE), выход Y=0. При одновременной передаче управляющих сигналов TRUE на несколько входов С, приоритетом обладает вход с меньшим номером.

На выход N передается номер выбранного входа. Если ни один вход не выбран (C₁..C₈=FALSE), оба выхода равны нулю Y=0, N=0.

Пример синтаксиса на языке ST.

//передача входных параметров в экземпляр структуры

Block.X1 := 1.1;

Block.C1 := false;

Block.X2 := 2.2;

Block.C2 := false;

Block.X3 := 3.3;

Block.C3 := false;

Block.X4:= 4.4;

Block.C4 := true;

Block.X5:= 4.4;

Block.C5 := true;

Block.X6:= 5.5;

Block.C6 := false;

Block.X7:= 6.6;

Block.C7 := false;

Block.X8:= 7.7;

Block.C8 := false;

//вызов функционального блока

Block.MUXD8();

//чтение сигнала Y=4.4

Y := Block.Y;

//чтение номера выведенного сигнала N=4

N := Block.N; //N=4
