NX_19 - расчет свойств природного газа
Назначение.
Функциональный блок используется для расчета свойств природного газа по методу NX19 (ГОСТ 30319.2-96).

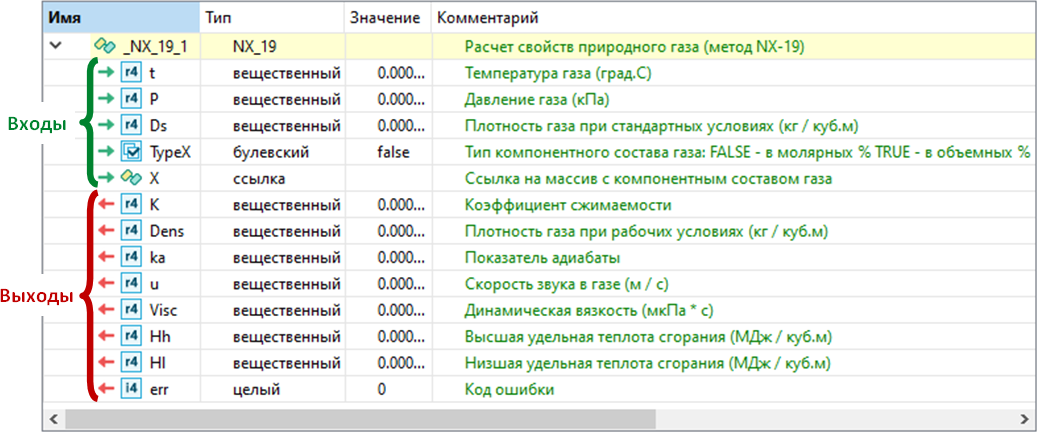

Состав структурной переменной.
Переменная со структурным типом NX_19 будет добавлена в локальный словарь автоматически при добавлении блока в редактор.
| | Соответствие элементов вещественного массива X компонентам газа:
|
Элемент
|
Компонент
|
Элемент
|
Компонент
|
Элемент
|
Компонент
|
|
X[0]
|
Метан
|
X[10]
|
Ацетилен
|
X[20]
|
Метилмеркаптан
|
|
X[1]
|
Этан
|
X[11]
|
Этилен
|
X[21]
|
Диоксид серы
|
|
X[2]
|
Пропан
|
X[12]
|
Пропилен
|
X[22]
|
Гелий
|
|
X[3]
|
н-Бутан
|
X[13]
|
Бензол
|
X[23]
|
Неон
|
|
X[4]
|
и-Бутан
|
X[14]
|
Толуол
|
X[24]
|
Аргон
|
|
X[5]
|
н-Пентан
|
X[15]
|
Водород
|
X[25]
|
Монооксид углерода
|
|
X[6]
|
и-Пентан
|
X[16]
|
Водяной пар
|
X[26]
|
Азот
|
|
X[7]
|
н-Гексан
|
X[17]
|
Аммиак
|
X[27]
|
Воздух
|
|
X[8]
|
н-Гептан
|
X[18]
|
Метанол
|
X[28]
|
Кислород
|
|
X[9]
|
н-Октан
|
X[19]
|
Сероводород
|
X[29]
|
Диоксид углерода
| |
| | Коды ошибок на выходе err с кратким описанием.
|
Код ошибки
|
Описание
|
|
0
|
Нет ошибки
|
|
3
|
Недопустимый размер массива;
|
|
4
|
Недопустимая ссылка на массив.
|
|
-1
|
Недопустимое значение температуры
|
|
-2
|
Недопустимое значение давления;
|
|
-4
|
Недопустимое значение плотности;
|
|
-8
|
Недопустимое значение доли азота;
|
|
-16
|
Недопустимое значение доли углекислого газа.
| |
Пример синтаксиса на языке ST.
| //вызов функционального блока
Block.NX_19(t, P, Ds, TypeX, X);
//чтение выходных параметров
K :=Block.K;
Dens := Block.Dens;
ka := Block.ka;
u := Block.u;
Visc := Block.Visc;
Hh := Block.Hh;
Hl := Block.Hl;
err := Block.err;
|
