PORT_CTRL - управление COM портом

Назначение.

Функциональный блок отправляет служебные команды открытому COM-порту.

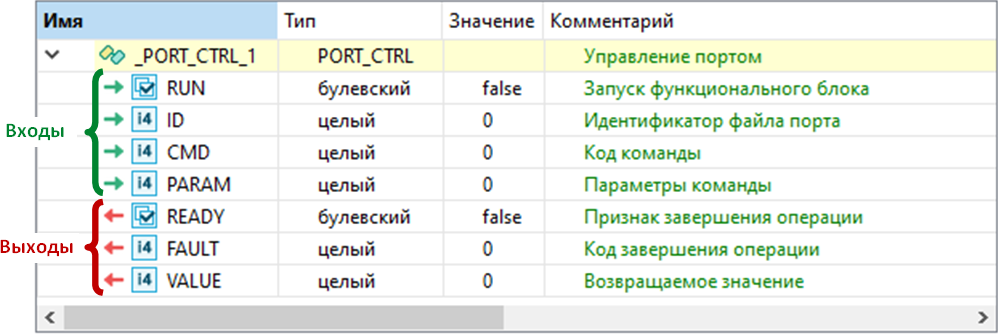

Состав структурной переменной.

Переменная со структурным типом PORT_CTRL будет добавлена в локальный словарь автоматически при добавлении блока в редактор.

Описание алгоритма.

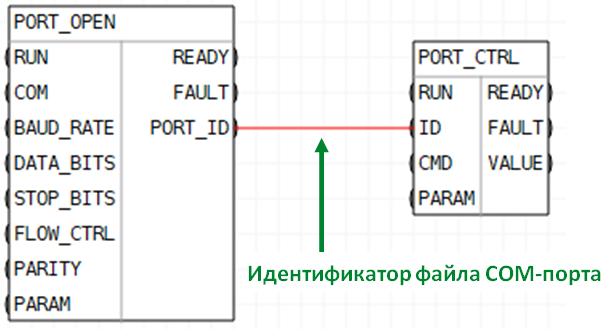

До запуска блока (RUN=FALSE) на вход ID необходимо передать идентификатор файла COM-порта, который присваивается в процессе открытия порта с использованием функционального блока PORT_OPEN.

Код выполняемой команды задается на входе CMD согласно таблице:

Код	Краткое описание
0	Возвращает количество доступных для чтения байт, находящихся в буфере на прием
1	Возвращает количество свободных байт в буфере на передачу
2	Возвращает статус порта
3	Очистка входного буфера
4	Изменение состояния линии RTS. Код состояния передается через входной параметр PARAM.

Вход PARAM используется при CMD=4 для передачи кода состояния линии RTS: 0 - RTS выключено, 1 - RTS включено. Для CMD=0 .. 3 вход PARAM должен быть равен нулю.
После запуска блока (RUN=TRUE) на выход VALUE передается возвращаемое блоком значение. Для определения момента завершения операции отслеживается выход READY: false - в процессе выполнения, true - завершено.
Список кодов завершения операции на выходе FAULT:

Код	Краткое описание
0	Выполнено успешно
1	Некорректные параметры
3	Системная ошибка при работе с портом

Пример синтаксиса на языке ST.

//вызов функционального блока PORT_CTRL

Block.PORT_CTRL(RUN, ID, CMD, PARAM);

//чтение возвращаемого значения

Block.VALUE;

//чтение флага завершения операции

Block.READY;

//чтение кода завершения операции

Block.FAULT;
