PORT_OPEN - открытие COM порта

Назначение.

Функциональный блок PORT_OPEN применяется для открытия COM-порта.

Входные параметры.

Название параметра	Тип данных	Краткое описание
RUN	BOOLEAN	RUN=TRUE - запуск блока и открытие COM-порта; RUN=FALSE - остановка блока без закрытия порта.
COM	INTEGER	Номер последовательного COM-порта или юнита.
BAUD_RATE	INTEGER	Скорость передачи данных в бит/с: 1200, 2400, 4800, 9600, 14400, 19200, 38400, 57600 и 115200. Диапазон поддерживаемых значений зависит от типа мастер-модуля и описан в руководстве по эксплуатации на конкретное устройство.
DATA_BITS	INTEGER	Количество бит данных в одном сообщении: 0 - по умолчанию передаются 8 бит данных; 8 - явное определение передачи 8 бит данных; 5 .. 7 - возможность передачи от 5 до 7 бит данных поддерживается не на всех устройствах, зависит от модели мастер-модуля и описана в руководстве по эксплуатации на конкретное устройство.
STOP_BITS	INTEGER	Количество стоповых бит при передаче данных, допустимы значения 1 или 2.
PARITY	INTEGER	Режим контроля четности при передаче данных: 0 - четность не контролируется, 1 стоповый бит; 1 - четность не контролируется, 2 стоповых бита; 2 - режим EVEN, один бит четности равен единице при четном количестве единиц в битах данных; 3 - режим ODD, один бит четности равен единице при нечетном количестве единиц в битах данных; 4 - режим SPACE, один бит четности всегда равен 0; 5 - режим MARK, один бит четности всегда равен 1. Режимы MARK и SPACE не влияют на возможность контроля ошибок.
FLOW_CTRL	INTEGER	Не используется, должен быть равен 0
PARAM	INTEGER	Не используется, должен быть равен 0

Выходные параметры.

Название параметра	Тип данных	Краткое описание
PORT_ID	INTEGER	Идентификатор файла порта
READY	BOOLEAN	Флаг открытия порта: TRUE - порт открыт FALSE - возникновение ошибки
FAULT	INTEGER	Код завершения операции: 0 - выполнено успешно 1 - ошибка открытия (некорректные параметры) 3 - системная ошибка при работе с портом

Обмен данными через открытый COM-порт.

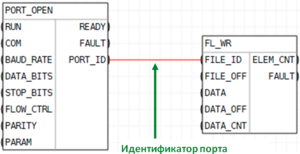

Для передачи данных используйте функциональный блок FL_WR.

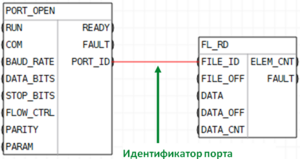

Для приема данных используйте функциональный блок FL_RD.

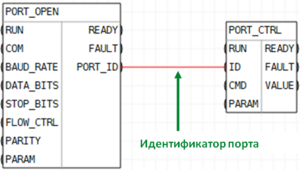

Для определения количества принятых и доступных для считывания данных используйте функциональный блок PORT_CTRL.

Пример синтаксиса на языке ST.

//задаем номер порта и скорость передачи данных

Block.COM := 1;

Block.BAUD_RATE := 9600;

//количество бит данных и стоповых бит

Block.DATA_BITS := 5;

Block.STOP_BITS := 1;

//выбираем режим контроля четности ODD

Block.PARITY := 3;

//разрешение на запуск блока

Block.RUN := true;

//вызов функционального блока PORT_OPEN

Block.PORT_OPEN();

//чтение выходных параметров

Block.PORT_ID

Block.READY

Block.FAULT
