PULSE - одновибратор

Назначение.

Функциональный блок PULSE применяется для формирования одиночного импульса заданной длительности.

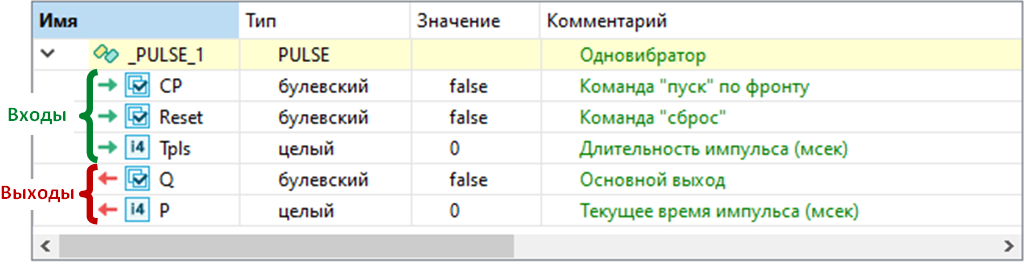

Состав структурной переменной.

Переменная со структурным типом PULSE будет добавлена в локальный словарь автоматически при добавлении блока PULSE в редактор.

Описание алгоритма.

До запуска блока его выходные параметры Q=FALSE (импульс отсутствует) и P=0 (отсчет времени не начался).
Для запуска блока необходимо изменить входной сигнал CP из состояния логического нуля в состояние логической единицы (передний фронт дискретного сигнала, FALSE → TRUE).
После запуска, в течение указанного на входе Tpls периода времени на выход Q передается дискретный сигнал TRUE (импульс), а на выход P передается текущее время от момента запуска.
Когда текущее время P достигнет заданного на входе Tpls значения (P=Tpls), импульс на выходе Q и текущее время будут сброшены (Q=FALSE, P=0).
Для сброса импульса и текущего времени в процессе работы блока на вход RESET передается дискретный сигнал TRUE.
Повторный запуск блока возможен только после истечения заданного периода импульса (P=Tpls) или принудительного сброса (RESET=TRUE). Пока RESET=TRUE, блок не может быть запущен.

	Для запуска блока по заднему фронту, входной дискретный сигнал CP предварительно инвертируется.

Пример синтаксиса на языке ST.

//вызов функционального блока

Block.PULSE(CP, Reset, Tpls);

//возвращается импульс Q=true пока P < Tpls,

Q := Block.Q;

//чтение времени, прошедшего с начала импульса

P := Block.P;
