SEL_I - один из 2 целочисленных сигналов

Назначение.

Функциональный блок SEL_I применяется для выбора одного из 2-х входных целочисленных значений. Переключение между сигналами осуществляется через входной дискретный сигнал SELECT.

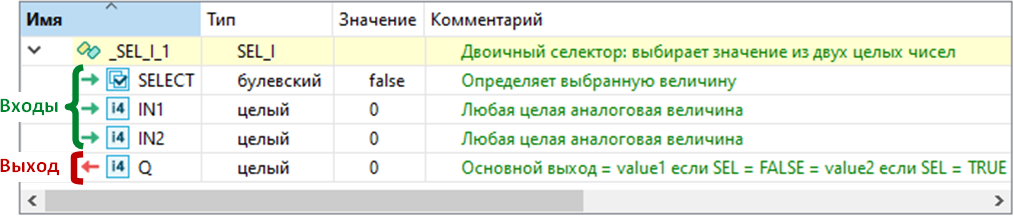

Состав структурной переменной.

Переменная со структурным типом SEL_I будет добавлена в локальный словарь автоматически при добавлении блока в редактор.

Описание алгоритма.

В блок поступают 2 целочисленных значения IN₁ и IN₂. Выбор передаваемого на выход Q значения определяется входным дискретным сигналом SELECT:

SELECT=FALSE, выход Q=IN1;
SELECT=TRUE, выход Q=IN2.

Пример синтаксиса на языке ST.

//вызов функционального блока

Block.SEL_I(SELECT, 1, 10);

//возвращается Q=1 при SELECT=false и Q=10 при SELECT=true

Q := Block.Q;
