SEL_R - один из 2 вещественных сигналов
Назначение.
Функциональный блок SEL_R применяется для выбора одного из 2-х входных вещественных значений. Переключение между сигналами осуществляется через входной дискретный сигнал SEL.

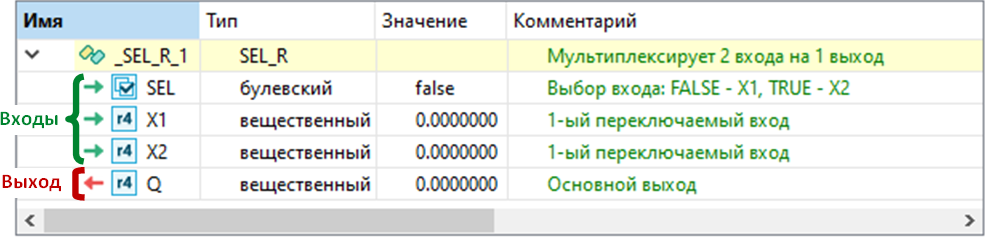

Состав структурной переменной.
Переменная со структурным типом SEL_R будет добавлена в локальный словарь автоматически при добавлении блока в редактор.
Описание алгоритма.
В блок поступают 2 вещественных значения IN1 и IN2. Выбор передаваемого на выход Q значения определяется входным дискретным сигналом SEL:
-
SEL=FALSE, выход Q=IN1;
-
SEL=TRUE, выход Q=IN2.
Пример синтаксиса на языке ST.
//вызов функционального блока
Block.SEL_R(SEL, 1.1, 2.2);
//возвращается Q=1.1 при SEL=false и Q=2.2 при SEL=true
Q := Block.Q;
|
