SHL - побитовый сдвиг влево

Бинарный оператор SHL сдвигает влево биты целого числа по алгоритму:

В первом операнде in1 задается исходное значение для сдвига бит, а во втором операнде in2 - количество сдвигаемых бит в диапазоне [1 .. 31]. Если in2 < 0, сдвиг не осуществляется, возвращается исходное значение in1.
Биты исходного значения in1 сдвигаются влево на количество in2.
Лишние биты, вышедшие слева за границы битовой маски, отбрасываются.

Освободившиеся справа младшие биты заполняются нулями.

Оба операнда и возвращаемое значение должны иметь целочисленный 32-битный тип данных INTEGER. В качестве операнда могут передаваться константы, переменные или выражения с результатом в виде целого числа. При сдвиге битов знак числа может изменяться.

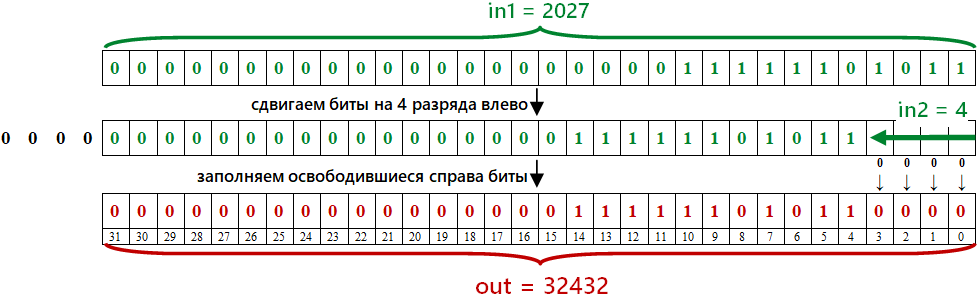

Пример работы оператора продемонстрирован на следующем изображении:

Синтаксис на языке ST.

Синтаксис

out := SHL(in1, in2)

Примеры

in1 := 2027;

in2 := 4;

out1 := SHL(in1, in2); //out1 = 32432

out2 := SHL(1000*2+27, 4); //out2 = 32432

out3 := SHL(SHL(in1, in2), 1); //out3 = 64864

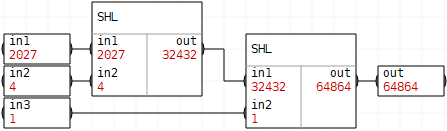

Синтаксис на языках FBD/LD.

Изображение блока

Примеры
