SHR - побитовый сдвиг вправо с сохранением знака

Бинарный оператор SHR сдвигает вправо биты целого числа по алгоритму:

В первом операнде in1 задается исходное значение для сдвига бит, а во втором операнде in2 - количество сдвигаемых бит в диапазоне [1 .. 31]. Если in2 < 0, сдвиг не осуществляется, возвращается исходное значение in1.
Биты исходного значения in1 сдвигаются вправо на количество in2.
Лишние биты, вышедшие справа за границы битовой маски, отбрасываются.
Старший бит исходного значения in1 не изменяется, чтобы сохранить знак.

Остальные освободившиеся слева биты заполняются значением старшего бита (при отрицательном значении in1 единицами, при положительном значении нулями).

Оба операнда и возвращаемое значение должны иметь целочисленный 32-битный тип данных INTEGER. В качестве операнда могут передаваться константы, переменные или выражения с результатом в виде целого числа.

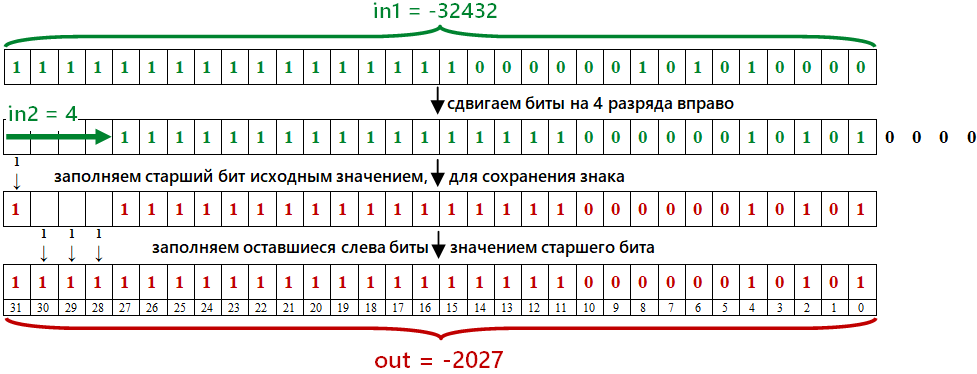

Пример работы оператора продемонстрирован на следующем изображении:

Синтаксис на языке ST.

Синтаксис

out := SHR(in1, in2)

Примеры

in1 := -32432;

in2 := 4;

out1 := SHR(in1, in2); //out1 = -2027

out2 := SHR(-in1, 2*2); //out2 = 2027

out3 := SHR(SHR(64864, 1), 4); //out3 = 2027

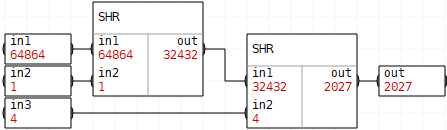

Синтаксис на языках FBD/LD.

Изображение блока

Примеры
