7.3.3.1 Добавление и настройка задачи связи МЭК-104

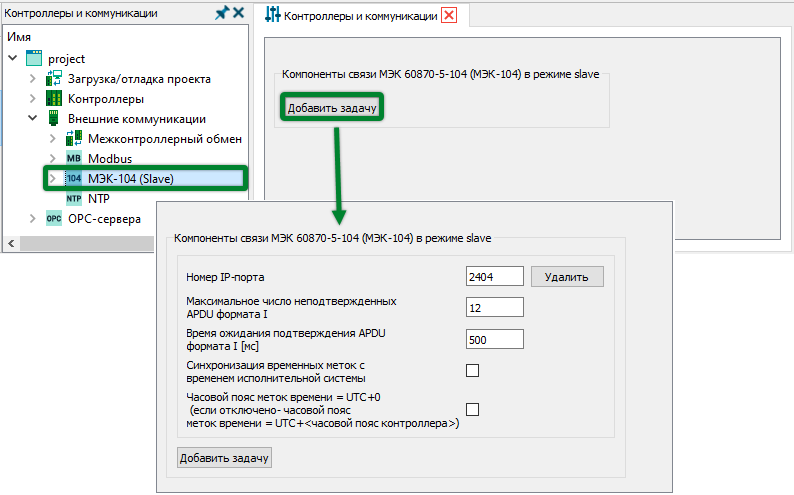

Для добавления задачи связи МЭК-104 выберите раздел «МЭК-104 (Slave)» в дереве конфигурации и на форме настройки параметров нажмите кнопку «Добавить задачу».
Для настройки задачи связи МЭК-104 доступны параметры:
-
Номер IP-порта – уникальный номер порта среди всех задач связи, на который внешние системы будут отправлять запрос по протоколу МЭК-104.
-
Максимальное число неподтвержденных APDU формата I – количество неподтвержденных отправленных пакетов данных формата АPDU, после которого контроллер прекращает отправлять следующие пакеты до подтверждения приема ранее отправленных.
-
Время ожидания подтверждения APDU формата I – период времени в миллисекундах между отправкой пакета данных в формате APDU и получением подтверждения о его приеме. При превышении указанного значения неподтвержденный пакет отправляется повторно.
-
Синхронизация временных меток со временем исполнительной системы – при включенном параметре (помечен галочкой) для каждого значения переменной, передаваемой по протоколу МЭК-104, сохраняется время его изменения, за основу используется время исполнительной системы.
-
Часовой пояс меток времени – при включенном параметре (помечен галочкой) для меток времени применяется нулевой часовой пояс (UTC+0). При отключенном параметре применяется часовой пояс местонахождения контроллера (UTC+часовой пояс контроллера).
